1. INTRODUCCIÓN
En 2015, los 193 estados miembros de las Naciones Unidas acordaron los 17 Objetivos de Desarrollo Sostenible (ODS), respaldados por 169 metas y 231 indicadores globales 1; donde la arquitectura, ingeniería y construcción (AEC) son sectores que tienen un papel preponderante para el logro de dichos objetivos 2. En el 2021, se reúnen los líderes mundiales en la 26ª Conferencia de las Naciones Unidas y el punto clave sobre el cual trabajaron fue sobre el cambio climático para establecer una visión de construcción para un entorno con cero emisiones y resilientes 3.
La sostenibilidad de la infraestructura civil es fundamental para los profesionales y propietarios de proyectos reguladores, e inherentemente a la AEC, responsable del diseño, planificación, construcción y mantenimiento del entorno construido, desempeñando así un papel fundamental en el apoyo y liderando estos esfuerzos 3,4. Ahora bien, con el propósito de digitalizar la industria AEC mediante la implementación e integrando tecnologías innovadoras en las principales prácticas de la industria, todos los sectores se han visto afectados por las transiciones digitales, económicas y demográficas 5; ha promovido el cambio en los paradigmas de la industria de la construcción, permitiendo implementar soluciones estratégicas con el fin de mitigar el impacto ambiental 6. Por lo que, un número cada vez mayor de investigadores y profesionales abogan por una comprensión sistémica de la sostenibilidad 7. En lo que respecta a este estudio, la revisión de la literatura reveló que la investigación está centrada en vincular las prácticas actuales, incluidas las prácticas de construcción sostenible, con los ODS 8.
2. DESARROLLO

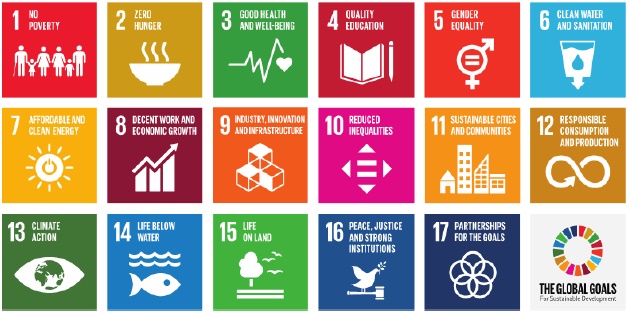

La Agenda 2030 desarrollada en la Organización de las Naciones Unidas (ONU) correspondiente a los Objetivos de Desarrollo Sostenible (ODS) (ver Figura 1), esbozan nuevas oportunidades para que el sector de la construcción amplíe su enfoque 9; considerando que dicho sector tiene gran responsabilidad en la consecución de varios de los objetivos de dicho desarrollo sostenible 1.
Ahora bien, en los últimos tiempos se ha creado un contexto de mucha presión sobre el mantenimiento del ambiental donde el sector de la construcción tiene mayor impacto en varios indicadores 10. Es de observar, que el 17 % de las metas de los ODS dependen directamente del sector de la construcción e inmobiliario, y el 27 % dependen indirectamente de las actividades de estos sectores; específicamente los objetivos con las mayores contribuciones a los ODS son el 11, 6 y 7 9 (ver Figura 2). En el caso de Venezuela el sector construcción enfrenta problemas complejos por diversas causas, y las consecuencias derivadas obligan al país a alejarse de los objetivos de desarrollo sostenible establecidos por la ONU para 2030 11.
Fuente: 9

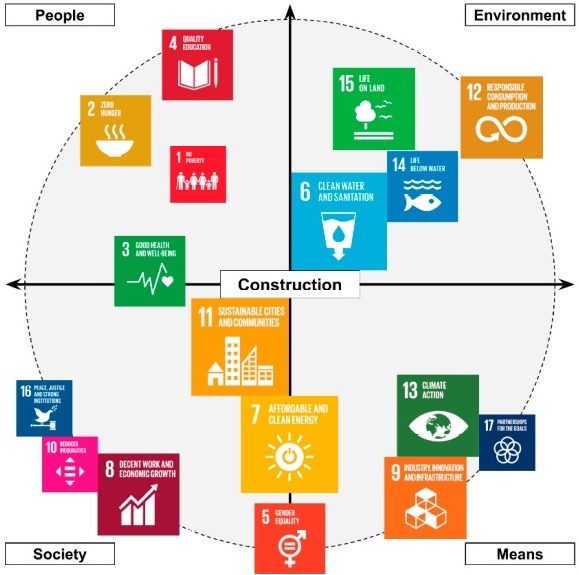

Figura 2 Mapa ilustrativo de la dependencia de los ODS de las actividades de construcción e inmobiliaria.
Analizando la literatura, se aprecia que existe un vínculo que obliga a incorporar las metas de impacto de los ODS en la etapa de diseño de un proyecto de infraestructura, fuertemente ligado a seguir desligando la sostenibilidad de la digitalización, aspecto visto como problema de los proyectos de construcción actuales es que, con demasiada frecuencia, la sostenibilidad y la digitalización todavía se ven como dos temas separados. Por lo que, se requiere instrumentos que sean capaces de modelar digitalmente varios escenarios de dicho desarrollo sostenible 3,4.
La sustentabilidad hablando en el área de la ingeniería ha sido uno tema presente en el tapete económico y social en los últimos años, se espera que las propuestas que surjan de las investigaciones y aplicaciones de los ODS, permitan encaminarse hacia nuevas soluciones en arquitectura e ingeniería enfocados hacia el beneficio ambiental 12. El argumento del diseño se ha centrado tradicionalmente en el de ingeniería, contemplando cambios profundos y tendencias emergentes en cuanto a la transformación digital, teniendo en consecuencia que los diseñadores de ingeniería se enfrenten a desafíos nuevos y complejos 13. El avance en herramientas digitales ha liderado el camino en la construcción de unidades más limpias y eficientes energéticamente; tales herramientas servicios digitales son cada vez más difundidos y se están afianzando en diferentes etapas del proceso de diseño de estructuras 14,15.
Es de destacar, que el desarrollo de infraestructura basándose en una demanda de servicios en el sector AEC ha provocado numerosas implicaciones ambientales desfavorables, por lo que, considerar el Modelado de Información de Construcción (BIM) favorece como tecnología emergente mejorar el diseño de dichas infraestructuras 16. La sostenibilidad del entorno construido se ha convertido en una preocupación crítica a nivel mundial, sin embargo, un desafío central considerar en el proceso la variedad de objetivos y compensaciones. Por ende, el objetivo fundamental del diseño sostenible para el entorno construido es optimizar el rendimiento de los edificios para minimizar su impacto en el medio ambiente 17.
Para lograr este objetivo, los arquitectos en la actualidad utilizan una variedad de entornos de diseño digital, como el Diseño Asistido por Computadora (CAD) o herramientas como BIM; este modelado proporciona acceso más amplio a los datos funcionales y físicos del material de construcción y los procesos constructivos como tal 18,19,20. “La ingeniería es crucial para el desarrollo sostenible y el papel de los ingenieros es vital para abordar las necesidades humanas básicas” 21.
En un estudio, se presenta preliminares hallazgos que tiene como objetivo investigar cómo los ODS pueden ser implementados en proyectos de construcción, urge que el diseño en ingeniería participe en las iniciativas colaborativas masivas, como la de Unidad Objetivos de Desarrollo Sostenible de las Naciones Unidas, como una manera de garantizar sociedades sostenibles 13. El objetivo proporcionar un mapeo del estado de la literatura sobre automatización y optimización en AEC (ver Figura 3) tal como refirieron A. Klarin y Q. Xiao 22, mediante un proceso que aborda los conceptos de automatización y optimización, dentro del concepto del Diseño Generativo (DG) en la búsqueda de brindar soluciones y respuestas a los ODS 20.
Es de observar, que los conceptos de sustentabilidad y eficiencia en la AEC están comenzando a afianzarse, destacando una profunda preocupación en las últimas décadas; actualmente, los edificios son responsables del 40% del consumo de energía en Europa y, por lo tanto, hay un creciente interés en reducir su uso. Por lo que, el desarrollo de herramientas computacionales y el enfoque de optimización estructural combinados en el diseño son prioridad en el proceso, los nuevos avances tecnológicos han llevado el “nivel de automatización” a un nivel clave como factor fundamental en el éxito de los proyectos 23,24. Cabe destacar, que el diseño tradicional en papel ha sido reemplazado por el CAD a finales del siglo XX, facilitando la edición y revisión del proceso, pero ahora con la introducción del enfoque BIM supone una revolución en el proceso de diseño, considerando que permite manejar cambios e integración de toda la información de diseño 25.
2.1. Modelado de Información de Construcción
El Modelado de Información de Construcción (BIM) es el primer paso, tal como refirió Bastos et al. (24), hacia la implementación de la revolución industrial 4.0. Las soluciones que aporta BIM permite proporcionar plataformas para el diseño computacional y enfoques novedosos en la industria AEC. La fase de concepción y diseño de los proyectos se desarrollan de forma tradicional utilizando softwares como el CAD para la elaboración de planos, o BIM para el diseño y/o modelado de estructuras, realizando tareas manuales ya sea para la extracción de mediciones, intercambio de información o modelado, esto implica una falta de eficiencia en muchos porque a pesar de contar con modernas herramientas computacionales, no se aprovecha todo el potencial que ofrecen 26.
En el diseño computacional se utilizan procedimientos paramétricos, generativos o algorítmicos para apoyar, optimizar, o reemplazar los procesos manuales, por lo que, la combinación de BIM y formas de DG, conforman un híbrido que pretende combinar las ventajas de ambos conceptos, permitiendo procesos de DG con la creación de objetos BIM que contienen metadatos. Se busca tener a disposición métodos computacionales que puedan generar automáticamente múltiples soluciones, o alternativas a los problemas de diseño 27,28.
Sin embargo, a pesar de los muchos enfoques de diseño que ya se han propuesto, son todos lentos y tediosos para cumplir con un conjunto de soluciones propuestas para abordar este problema, es donde entra en juego el enfoque de DG. Varios campos han estado utilizando este rumbo para abordar el problema en el proceso de diseño 29, por lo que, los avances en DG ofrecen un gran potencial para mejorar la experiencia de diseño en la búsqueda de mitigar este desafío 30. Cabe destacar, que el uso del DG se introduce como novedoso brindándole a los diseñadores la oportunidad de aprovechar las capacidades computacionales en la exploración de alternativas 31.
El diseño paramétrico que ha surgido en los últimos tiempos, se ha hecho popular entre los arquitectos y otros diseñadores 32, permitiendo el software disponible la creación de soluciones basadas en algoritmos visuales o líneas de códigos 33. Por su lado, el DG se presenta como el proceso que se basa en la utilización de algoritmos para la creación de formas que respetan la arquitectura y estructura, así como, los códigos de diseño definidos por el diseñador 20; aspecto que ha llevado a los investigadores a explorar el empleo de sistemas generativos para apoyar las prácticas de diseño en la industria de la AEC 34. El DG se introduce en el proceso como un enfoque disruptivo que maneja de manera eficiente el cambio y la complejidad de los datos, con esto se pretende es estudiar los cambios que van surgiendo en el proceso de diseño, proponiéndose a su vez nuevos métodos que aprovechen el enfoque DG 25.
En los últimos años, la industria AEC ha comenzado a enfrentarse con varias técnicas nuevas y tecnologías pertenecientes a este campo, como algoritmos inteligentes, análisis de big data; constituyendo una forma diferente de hacer a un lado bloqueos creativos al dejar que la computadora genere alternativas. El diseñador puede explorar una gama más amplia de posibles diseños de productos en un tiempo comparativamente menor 35,36. Por otro lado, a través de BIM la información relevante se puede encapsular y organizar, es aquí donde los enfoques de diseño computacional pueden aprovechar la capacidad computacional para generar, representar y evaluar soluciones 37. Por tanto, la aplicación de BIM en la AEC puede adoptar plenamente nuevos métodos como el DG. Actualmente, los diseñadores adoptan el soporte computacional en una etapa mucho más avanzada en el proceso de diseño, por lo que, la aplicación del DG dentro de las herramientas existentes podría ayudar al diseñador a resolver problemas complejos de diseño multicriterio 38.
3. APLICACIONES DE DISEÑOS OPTIMIZADOS
3.1. Diseño Impulsado por la Optimización en la Industria de la AEC
El estudio que se presenta a continuación, recopila la integración de algoritmos de DG a los existentes, considerando que la plataforma BIM podría cerrar esta brecha generando soluciones de diseño y transformándolas en las próximas etapas de desarrollo, detallado y diseño, además, de las múltiples contribuciones en este campo para establecer una visión amplia de su rol en el marco de los ODS. La era digital ha contribuido a una transición entre la forma en que se diseña y construye para la industria AEC, sin embargo, a pesar de diversos grupos de investigación del ámbito académico que han trabajado en el campo del diseño basado en computadora, la informática y los enfoques digitalizados asociados, es sólo recientemente que son un gran punto de apoyo para generar arquitectura y diseños de ingeniería estructural de manera automática.
Los métodos de optimización que están integrados mediante el uso de algoritmos para problemas combinatorios y numéricos, simultáneamente, proporcionan soluciones óptimas diversificadas, por lo que las principales empresas de arquitectura han adoptado este tipo de diseño automatizado. Los beneficios proporcionados por el diseño paramétrico se pueden ver en varias obras contemporáneas, por ejemplo, en el campo del diseño estructural optimizado (SDO) un proyecto reciente fue llevado a cabo por la empresa OptiStructure Service (http://www.optistructure.eu/), presentándose con el objetivo de los desafíos y beneficios del diseño paramétrico enfocado en la optimización en el proceso de la ingeniería estructural.
Otro proyecto, referido al Parque empresarial Oxygen - Fase II, Noida, India, impulsado por Infersence Oxygen Business Park Private Limited Company (https://property.jll.co.in/listings/oxygen-business-park-phase-2-tower-2-plot-no-7-sector-144), cuenta actualmente con ocho edificios. La fase II se destinó a estar compuesta de edificios de oficinas con una superficie aproximadamente de 78038 m2, y la superficie bruta total del nuevo edificio es igual a 5800 m2 y se refiere a un edificio de 15 plantas. El sistema estructural está compuesto por armaduras elementos estructurales de concreto armado, con columnas, vigas, muros de corte y losas; cuyas dimensiones de referencia fueron proporcionadas por el diseño del modelo original, donde la mayoría de las dimensiones se consideraron optimizables (ver Figura 4).
Fuente: 15

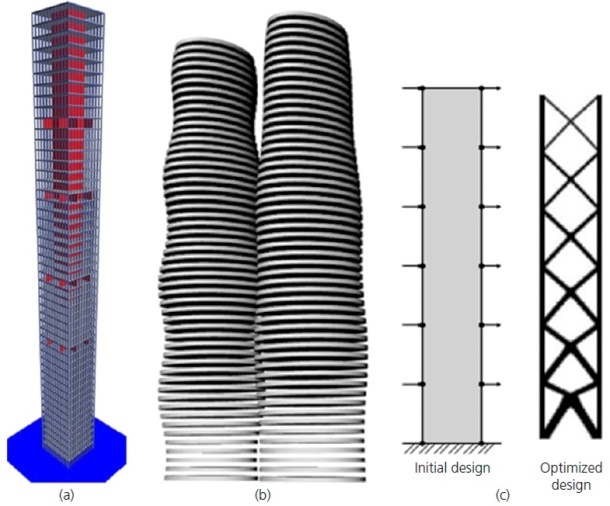

Figura 4 Las tres clases de optimización estructural: (a) dimensionamiento, (b) forma, topología.
El edificio ha sido diseñado de manera óptima para cumplir con los requisitos de ANSI/AISC 360-10 39. Para formular la optimización problema, los miembros se dividieron en grupos, y el costo del material se consideró como el criterio a minimizar, los requisitos de energía y los gases de efecto invernadero 15. Se establecieron tres clases de optimización estructural:
Dimensionamiento: elementos estructurales del sistema estructural del rascacielos
Forma: diseño paramétrico de una torre
Topología: diseño inicial en oposición a optimizado)
Este estudio ha analizado direcciones potenciales para el uso de enfoques digitalizados paramétricos y basados en la optimización, además, el poder de los procedimientos de diseño basados en algoritmos (ver Tabla 1). Ahora bien, comparando los dos diseños antes y después de ser mejorado con herramientas de diseño, se puede observar que resolviendo el problema de optimización condujo a un beneficio ambiental de más del 7,0% con respecto tanto al consumo energético como al efecto invernadero emisiones de dióxido de carbono; mientras tanto, el costo la reducción alcanzada fue igual al 7,45%. De la breve revisión presentada sobre el diseño basado en el desempeño integrado con modelado paramétrico, simulación y numérica optimización, se han implementado en los flujos de trabajo de la industria AEC 15.
Tabla 1 Proyecto de edificio de quince plantas Oxygen Business Park - fase II: diseños de referencia y optimizados.
| Diseño inicial | Diseño optimizado | Reducción (%) | |
|---|---|---|---|
| Costo de materiales (millones euros) | 5,50 | 5,09 | 7,45 |
| Volumen de concreto (m3) | 22090,20 | 20281,11 | 8,19 |
| Masa reforzada (t) | 5649,33 | 5250,63 | 7,08 |
| Emisiones de gases de efecto invernadero (millones kg) | 16,29 | 15,08 | 7,43 |
| Consumo de energía (billones BTU) | 556,67 | 515,95 | 7,32 |
Fuente: adaptado por el autor de 15
3.2. Sistemas de Certificación de Sostenibilidad como Metas en un Sistema de Diseño Generativo
Se han desarrollado una multitud de sistemas de certificación de sostenibilidad como la LEED 4.0. 40, pero quedan dudas sobre la aplicación de éstos en la práctica y cuán efectivos serán a lo largo del ciclo de vida del edificio, tanto en términos de reducción de energía como de economía. Estos sistemas de certificación han evolucionado durante las últimas tres décadas y ahora tienden a incluir más aspectos de los tres pilares de la sostenibilidad: factores ambientales, sociales y económicos. Ahora bien, en el trabajo que se presenta a continuación ha sido cubierto por varios de los sistemas de certificación, se centra en la luz del día y el rendimiento energético como categorías seleccionadas para el estudio debido a su posible conflicto. Corresponde a un sistema de diseño hospitalario generativo complejo, con análisis integrado para respaldar la puntuación automatizada de las certificaciones de sostenibilidad. 17 (ver Figura 5)

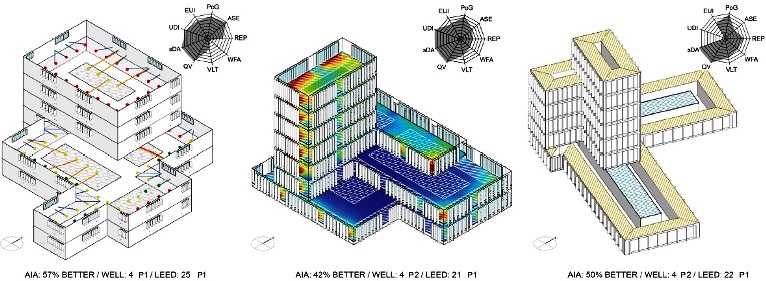

Tanto la luz del día como el rendimiento energético requieren simulaciones que sirvan como documentación para la acreditación, estas categorías están alineadas con la automatización y optimización. Se utilizó ClimateStudio con EnergyPlus (https://climatestudiodocs.com/docs/energyPlus.html) como simulador dentro de la herramienta de programación visual Grasshopper (https://www.grasshopper3d.com/). Adicionalmente se empleó Wallacei X (https://www.wallacei.com/) como sistema de optimización que implementa el algoritmo genético NSGA-II 41, en este trabajo el objetivo era la certificación LEED 4.0 40. Hay que considerar que aplicar estrategias para lograr las metas del desarrollo sostenible, requiere agilidad para adaptarse a objetivos cambiantes pudiéndose convertir en una complejidad cada vez mayor. Por tanto, la automatización de gran parte del proceso, especialmente en las primeras etapas de la fase de diseño, puede mitigar potencialmente el costo de la aplicación de tales estrategias, además, la automatización puede eliminar la duplicación de esfuerzos, aumentar la legibilidad de los objetivos y la eficacia de los indicadores de sostenibilidad.
El resultado de aplicar la simulación ha dado lugar a confrontaciones implícitas entre las métricas, lo que evidencia que es requerido que los indicadores de sostenibilidad funcionen en conjunto durante todo el proceso de diseño. Al crear sistemas de diseño que pueden generar las variaciones necesarias para explorar las interacciones entre las ventajas y desventajas, estos sistemas computacionales pueden ayudar a encontrar diseños que mejoren la sustentabilidad según lo verificado por las certificaciones.
3.3. Marco Basado en BIM y Banco de Datos para Reutilizar Elementos Estructurales de Carga
La reutilización de elementos en el sector de la construcción es el más prometedor para evitar la producción de residuos, así como, la preservación de los recursos naturales y la reducción de las emisiones de gases de efecto invernadero mediante disminución de la energía incorporada. A través del estudio que se expone a continuación, se propone una metodología basada en una cadena de herramientas para permitir ingenieros estructurales anticipar la futura reutilización. Esta metodología describe el diseño de sistemas de ensamblaje reversible, la adición de BIM, trazabilidad reforzada, y el desarrollo de un banco de materiales (ver Figura 6). Al mismo tiempo, controlar los impactos ambientales de la reutilización mediante la evaluación del ciclo de vida en todas las etapas del proyecto 10.
Fuente: 10

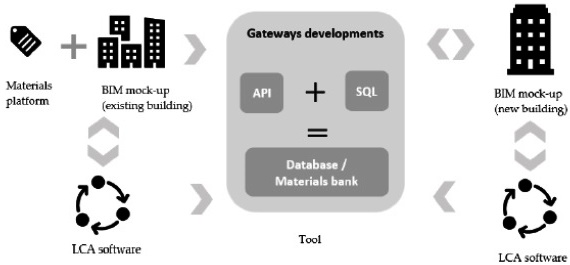

Figura 6 Cadena de herramientas utilizada para implementar el banco de materiales, a partir de modelos BIM, plataformas de materiales y datos ambientales
En este estudio se analiza dos escenarios de diseño para el diseño de reutilización: un escenario de "A", que conduce a la reutilización del 100% de los elementos, utilizando solo elementos del inventario y un escenario “B”, que busca integrar la mayor cantidad de elementos reutilizados disponibles como sea posible. Primero se diseñó un edificio reutilizable (edificio A) para alimentar un banco de materiales para reutilización futura, el edificio tipo elegido (A) es un HRB de 41 pisos en estructura de columnas de acero, dicho escenario hizo posible reconstituir varios tipos de edificios, por ejemplo, A1, o A2 o A3, utilizando todos los elementos (ver Figura 7). Para el segundo escenario se desarrolló un nuevo edificio (edificio B) intentando incorporar la mayor cantidad de elementos reutilizables del banco de materiales. El edificio de acero con elementos reutilizado es un edificio de 18 pisos de altura media-alta. En este estudio, se escogieron y utilizaron un software BIM y una herramienta de base de datos (ver Figura 8).
Fuente: 10

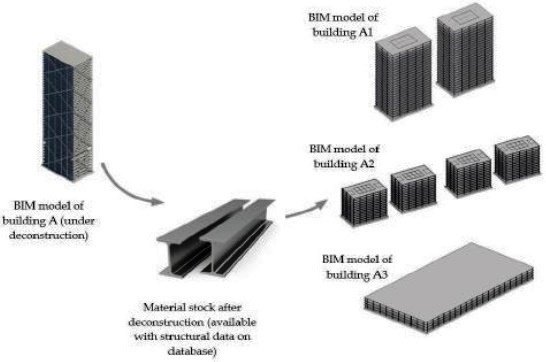

Figura 7 Escenario “A” con reconstrucción aplicada a partir de un stock inicial de elementos de edificios de gran altura (HRB).
Fuente: 10

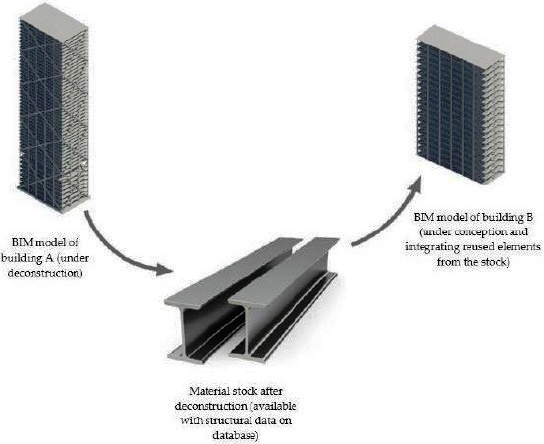

Figura 8 Escenario “B” con reconstrucción aplicada desde un HRB inicial hacia un nuevo edificio de media altura.
Este estudio ha demostrado la aplicación práctica de la reutilización a través de estudios de casos aplicados con un conjunto de herramientas y constituyen directrices para los profesionales. Los arreglos constructivos y la estructura, tipología alimentan el concepto de diseño para reutilización, que también se basa en un marco BIM y trazabilidad completa definida.
4. DISCUSIÓN
Este documento presenta los avances en el desarrollo de proyectos de investigación que se enfocan en cómo los ODS pueden ser implementado con éxito en proyectos de edificación sostenible, donde los sectores inmobiliarios y de la construcción son uno de los principales contribuyentes a la economía mundial y al mercado laboral. Los resultados preliminares de este estudio exploratorio muestran que para seguir la Agenda 2030, los diferentes actores involucrados en proyectos de construcción sostenible deben pensar de manera diferente para garantizar la implementación exitosa de los ODS a lo largo de las diferentes fases de un proyecto de construcción.
Con la metodología de procesos desarrollada, y el uso temprano de BIM, la elección sostenible de productos y el ahorro de recursos el uso de productos de construcción podría recibir un apoyo significativo. La interfaz entre la sostenibilidad y la ingeniería, especialmente la arquitectura es multidimensional, por lo tanto, los problemas de investigación y el diseño cobra especial importancia. En cuanto a la tecnología BIM, su implementación se ha fortalecido en el último plan Estratégico de Construcción 4.0 bajo Agrupación de Tecnología - Simulación y Modelado 42, destacando que la adopción de nuevas tecnologías con nuevos métodos innovadores como BIM en la industria de la construcción. Además, el estudio destaca varias barreras actuales para la implementación de los ODS, y es un primer paso hacia el desarrollo de soluciones innovadoras, bajo el impulso de la sostenibilidad ambiental, se deben desarrollar herramientas de calificación para promover el desarrollo sostenible en la industria de la construcción. En el futuro, esto permitirá llevar a cabo la inspección y optimización de los distintos aspectos de sostenibilidad como parte del certificado de planificación de forma escalonada con la ayuda de herramientas de gestión de flujo de trabajo basadas en BIM.
En un proceso continuo de mejora de la productividad, tecnologías que permiten la automatización y los procesos se están probando y adoptando cada vez más en AEC, este estudio proporcionó una visión general del estado de investigación sobre automatización en el área. Por otro lado, el DG propone como un marco para realizar la generación automatizada de formas bajo reglas y restricciones de diseño específicas, actuando como una herramienta de apoyo para ingenieros y diseñadores. Los resultados observados en esta búsqueda mostraron la distinción de tres temas: Diseño sostenible y Modelado liderado por BIM, evaluación de la sostenibilidad del ciclo de vida, y construcción sustentable y performance. El trabajo futuro mapeará la influencia de las tecnologías de construcción 4.0 en los ODS y cuantificar la dirección de la influencia hacia el logro de cada meta.
