Propiedades semiconductoras de películas anódicas de Ti: Influencia de las transformaciones estructurales

Próspero Acevedo-Peña^1,2, Gerardo Vázquez^2,3, Dionisio Laverde¹, Julio E. Pedraza-Rosas¹, Ignacio González^2*

1: Universidad Industrial de Santander (UIS), Grupo de Investigaciones en Minerales, Biohidrometalurgia y Ambiente (GIMBA), Apdo. Postal 678, Bucaramanga (Colombia).

2: Universidad Autónoma Metropolitana unidad Iztapalapa (UAM-I), Departamento de Química. Apdo. Postal 55-534, 09340 México, D. F. (México).

3: Centro de Investigación y Estudios Avanzados del IPN, Departamento de Química. Apdo. Postal 14-1740, 07360 México, D.F. (México).

E-mail: igm@xanum.uam.mx, prosperoacevedopena@yahoo.com

Publicado On-Line el 30-Jul-2010

Disponible en: www.rlmm.org

Trabajo presentado en el congreso “X Iberoamericano de Metalurgia y Materiales (X IBEROMET)”celebrado en Cartagena, Colombia, del 13 al 17 de Octubre de 2008; y se seleccionó para ser remitido a la RLMM para su arbitraje reglamentario y publicación.

Resumen

El crecimiento de películas anódicas en la interfase Ti/0.1 M NaOH y su caracterización electroquímica, muestran la existencia de cambios estructurales del óxido formado desde TiO hasta el TiO₂. La ocurrencia de estas transformaciones con el potencial de formación de la película (E_f ), no afectó la cinética de crecimiento de la película pasiva, pero sí el óxido formado en la interfase Ti/0.1 M NaOH. La variación de la densidad de donadores (N_d) y el potencial de banda plana (E_fb) con el E_f , se atribuyó a las transformaciones estructurales.

Palabras Claves: Ti, Crecimiento potenciostático, Transformaciones estructurales, Potencial de banda plana, Densidad de donadores.

Abstract

The electrochemical characterization of the anodic film growth on Ti / 0.1 M NaOH shows structural changes from TiO to TiO₂. The occurrence of these transformations as a function of the formation potential (E_f ) does not affect the growth kinetics of the passive film, but the oxide formed at the Ti/0.1 M NaOH interface. The variation of the density of donors (N_d) and the flat band potential (E_fb) with E_f was attributed to structural transformations.

Keywords: Ti, Anodic films, Structural transformations, Flat band potential, Density of donors.

Recibido: Nov-2008; Revisado: 13-Ago-2009; Aceptado: 20-Nov-2009

1. INTRODUCCIÓN

El Titanio ha sido empleado en diferentes campos, como las industrias: aeroespacial, electroquímica, biomédica y química, debido a que es un metal resistente a la corrosión en diferentes medios; esta propiedad está asociada a la formación de una película pasiva en su superficie. La estabilidad y la reactividad del óxido formado, que determinarán la utilidad de la película en las aplicaciones anteriormente citadas, son función de sus propiedades fisicoquímicas y semiconductoras; especialmente, esta última está relacionada con la reactividad electroquímica de la película de óxido, y con las reacciones que pueden ocurrir sobre su superficie [1].

Cuando las películas de óxido son formadas por anodización de un sustrato de Ti, éstas presentan características de un semiconductor tipo n, causado por una alta concentración de vacancias de oxígeno, las cuales son especies donadoras de electrones [1]. Además, también se ha propuesto la presencia de óxidos con valencia Ti²⁺ y Ti³⁺, atribuyéndose este fenómeno, a que las películas formadas anódicamente son mezclas de óxidos de Ti con diferentes estados de oxidación. Según las distintas caracterizaciones realizadas empleando la técnica de XPS, a películas crecidas en diferentes medios, se considera que el óxido formado es una mezcla de TiO, Ti₂O₃ y TiO₂ en mayor proporción [2-6]. Aunque otros autores consideran la formación de óxidos intermedios (Ti₃O₅, Ti₄O₇, Ti₅O₉, entre otros) [7-8], sólo el Ti₃O₅ ha sido encontrado por medio de la técnica de DRX [9], en este tipo de películas. Esta controversia en el tipo de óxidos formados podría deberse a diferencias entre criterios cinéticos y termodinámicos.

1.1 Sistema Ti-H₂O

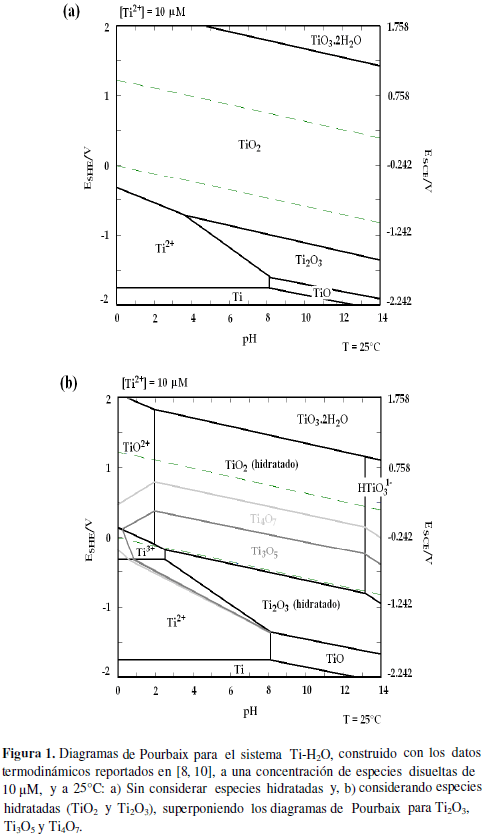

Los diagramas de Pourbaix brindan información termodinámica sobre los campos de estabilidad de diferentes especies generadas mediante reacciones electroquímicas y/o químicas, en sistemas acuosos. En la Figura 1 (a) se presenta el diagrama para el sistema Ti-H₂O [10], en éste aparece, en todo el campo de estabilidad del agua, una única especie predominante, el TiO₂, y a potenciales más negativos, unas pequeñas zonas de estabilidad para el TiO y el Ti₂O₃. Sin embargo, se debe tener presente que, el TiO₂ considerado en este diagrama es una especie anhidra, y para películas de óxido formadas anódicamente en medio acuoso, es de esperarse que por lo menos la capa más externa de la película de óxido, se encuentre hidratada. Además, aunque muchos autores están de acuerdo que la capa interna de óxido es anhidra, existe la posibilidad de que la fase anhidra sea un estado final, y que las etapas iniciales de la formación de la película pasiva involucren la formación de un óxido hidratado; esto también está relacionado a que la pasivasión inicia por la nucleación y crecimiento de islas de óxidos y/o hidróxidos, que posteriormente desarrollan una película cristalina de óxido bien definida [11].

Kelsal et al. [8] investigaron la estabilidad de los óxidos de Ti en medio acuoso, empleando los diagramas de Pourbaix. La estabilidad del Ti₂O₃, y óxidos intermedios como el Ti₃O₅ y el Ti₄O₇, se puede incrementar considerablemente al suponer que el TiO2 se encuentra hidratado; provocando que el campo de estabilidad de este óxido disminuya, y quede relegado a zonas de potencial más positivas. En la Figura 1 (b), se encuentran los diagramas de Pourbaix superpuestos para los diferentes óxidos (Ti₂O₃ (hidratado), Ti₃O₅, Ti₄O₇), construidos en este trabajo con los datos termodinámicos recopilados por Kelsal et al. [8]. Entonces, según el diagrama de Pourbaix de la Figura 1 (b), es posible que durante el crecimiento de la película de óxido, se puedan formar óxidos de menor estado de oxidación dentro de la película anódica de Ti, los cuales serán función del potencial y del tiempo de formación de la película.

1.2 Evidencia electroquímica de transformaciones estructurales en películas anódicas de Ti

A pesar de que muchos autores plantean la formación de óxidos de Ti de menor valencia [2-9, 12-13], en nuestro conocimiento, son pocos los registros donde se caracterizan, por medio de tecnicas electroquimicas, la presencia de estos oxidos durante la formacion de peliculas anodicas de Ti. La mayoria de estos trabajos atribuyen un pequeno pico anodico, que se presenta en la zona pasiva del Ti [5, 9, 12-13] y, de aleaciones de Ti [6, 13], a la oxidacion de oxidos de menor valencia, que se forman dentro de la matriz de TiO₂. Metiko.-Hukovi. and Ceraj-Ceri. [7] estudiaron la formacion de peliculas de oxido sobre Ti en diferentes medios, y encontraron un cambio en el comportamiento electroquimico de la pelicula conforme se incrementa el potencial, durante el barrido en el sentido anodico, valiendose de la tecnica de fotopolarizacion. Con los resultados obtenidos propusieron que la composicion de la pelicula de oxido varia con el potencial, de bajos a altos estados de oxidacion conforme al siguiente esquema, ecuación (1):

TiH o TiO ® nTi₂O₃ . mTiO₂

nTi₂O₃ . mTiO₂ ® Ti₃O₅ or  Ti₅O₉ or Ti₆O₁₁     (1)

Ti₃O₅ or  Ti₅O₉ or Ti₆O₁₁ ® TiO₂

Sin embargo, las propiedades semiconductoras de la película de óxido, sólo fueron evaluadas a un único potencial de formación (2 V vs. SCE) [7], dejando una interrogante de cómo estas transformaciones estructurales, pueden modificar las propiedades semiconductoras y por tanto la reactividad y estabilidad del óxido formado sobre el Ti.

Por la importancia que pueden implicar las transformaciones estructurales dentro de la película anódica sobre sus propiedades semiconductoras y, buscando además, un mejor entendimiento de cómo varía la estructura del óxido durante la formación y crecimiento de la película; en el presente trabajo se estudian, por medio de técnicas electroquímicas, la influencia de las transformaciones estructurales sobre el crecimiento y las propiedades semiconductoras de la película de óxido crecido sobre el Ti.

2. EXPERIMENTAL

Las pruebas electroquimicas se realizaron en una celda convencional de tres electrodos, como electrodo de trabajo, se empleo una barra de Ti (Alfa&Aesar), con una pureza de 99.95 %, embebida en teflon, dejando una area expuesta de 0.32 cm². El electrodo fue pulido a espejo, de igual forma como lo realizo Vazquez y Gonzalez [14]; como electrodo de referencia se empleo un electrodo de calomel saturado (SCE), acoplado a un capilar Luggin (todos los potenciales reportados son medidos versus este electrodo) y como contraelectrodo se utilizo una barra de grafito (99.999 % Alfa Aesar). La solucion 0.1 M NaOH se preparo empleando agua milli-Q (18.2 MΩ) y NaOH en hojuelas (JT Baker) con una pureza de 97 %.

Las pruebas de voltamperometria ciclica fueron llevadas a cabo con un potenciostato/galvanostato marca AUTOLAB (modelo PGSTAT 30), a una velocidad de barrido de potencial, v, de 20 mV/s. Los estudios de cronoamperometria, para el crecimiento potenciostatico de las peliculas, y espectroscopia de impedancia electroquimica (EIS), para la medicion de la capacitancia diferencial, se realizaron en un Potenciostato/Galvanostato, E&GG-PAR, modelo 283; acoplado con un analizador de frecuencias marca Solartron modelo SI 1260, para las medidas de impedancia.

3. RESULTADOS Y DISCUSION

3.1 Caracterizacion voltamperometrica de la interfase Ti/NaOH

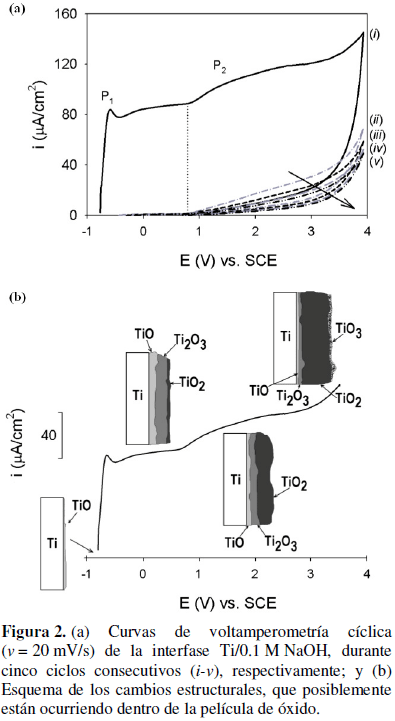

En la Figura 2 se muestra el comportamiento voltamperométrico de la interfase Ti/0.1 M NaOH. En la Figura 2 (i), se observa que, al iniciar el barrido, la corriente se incrementa muy rápidamente (P₁), lo que es atribuido a la oxidación del electrodo de Ti, desde el TiO formado espontáneamente en aire y durante el proceso de pulido, hasta el TiO₂ e intermediarios descritos en la ecuación 1. Después se presenta una meseta de corriente, desde un potencial de aproximadamente -0.30 V hasta 0.92 V, debido a la formación de una película de óxido sobre la superficie del electrodo. En 0.92 V, se presenta un incremento de corriente (P₂), y a potenciales más positivos, la densidad de corriente es superior a la obtenida en la meseta anterior. Cuando se llega a un potencial cercano a 3.50 V, se presenta un incremento de corriente, hasta que el límite superior anódico impuesto es alcanzado, 3.92 V; en este potencial, la dirección del barrido se invierte. En el barrido inverso, la corriente disminuye con un comportamiento que es típico de los metales válvula, donde en una primera etapa hay una rápida disminución de la corriente, seguida de una disminución lenta hasta llegar a un valor cercano a cero.

Las Figuras 2 (i-v) muestran las curvas de voltamperometría cíclica obtenidas con barridos de potencial consecutivos, en todo el intervalo anódico estudiado. Se observa que en el segundo barrido, Figura 2 (ii), la corriente de oxidación se mantiene casi nula, hasta que se supera un potencial de 0.92 V, justamente donde empieza P₂, mostrando un considerable incremento de la corriente. Con los posteriores barridos, este fenómeno se sigue presentando, Figura 2 (iii-V), pero las corrientes disminuyen, hasta que se hacen menores, Figura 2 (i), a las obtenidas durante el barrido inverso del primer ciclo, Figura 2 (i). Este comportamiento, puede ser un indicio de que se están presentando reacciones adicionales a la formación de la película de óxido.

Un experimento similar ha sido informado por Oliveira et al. [15], también para el Ti, encontrando que la película del óxido formado, presentaba propiedades electrocatalíticas para la evolución de O₂, debido a que la corriente incrementaba con el número de barridos. Sin embargo, en el presente caso, la corriente disminuye con el incremento en el número de ciclos, lo que demuestra que está ocurriendo una reacción paralela al crecimiento de la película de óxido. Por otra parte, el incremento de corriente (P₂) observado a partir de 0.92 V, durante el barrido directo de potencial, ha sido informado para diferentes metales válvula. El P₂ ha sido atribuido a diferentes procesos: evolución de oxígeno [16], rompimiento y formación de la película [17], posibles transformaciones estructurales de la película de óxido, donde óxidos de menor estado de oxidación (TiO, Ti₂O₃), que se presentan en etapas iniciales de la formación de la película de óxido, se oxidan a TiO₂ [5-6, 9, 12-13]; esta trasformación se esquematiza en la Figura 2 (b). Esta última propuesta, es quizá la más aceptada, y además, se encuentra soportada en la variación de la composición de la película de óxido con el potencial, detectada mediante la técnica de XPS [2-6]. En la Figura 2 (b) también se incluye la posible formación de TiO₃, que ha sido informada cuando el óxido es crecido en zonas donde se presenta la reacción de evolución de oxígeno [1].

Es importante tener en cuenta que el estudio voltamperométrico siempre involucra una competencia entre la velocidad de formación de especies en la interfase, y la velocidad de polarización del electrodo; por esta razón, algunos procesos de oxidación no pueden ser claramente identificados. Mientras que, cuando los estudios se llevan acabo de forma potenciostática, las condiciones energéticas son impuestas en el electrodo y la evolución de las especies químicas formadas sobre la superficie, es monitoreada con el tiempo. Por tal motivo, en la siguiente sección, se presenta la caracterización electroquímica del crecimiento potenciostático de la película de óxido, dentro del intervalo de potenciales (-0.17 hasta 2.2 V vs. SCE) en que ocurren las transformaciones estructurales.

3.2 Crecimiento potenciostático de las películas de óxido de Ti.

El crecimiento potenciostático de las películas anódicas, se llevó a cabo a nueve diferentes potenciales de formación E_f = 0.17, 0.42, 0.67, 0.74, 0.80, 0.92, 1.17, 1.67 y 2.17 V vs. SCE, los cuales se encuentran dentro del intervalo de potencial en donde la meseta de corriente cambia e incrementa el valor de densidad de corriente, el cambio en la densidad de corriente puede estar asociado a la existencia de las transformaciones estructurales en la película de óxido (Pico P₂, Figura 2). Los cronoamperogramas obtenidos durante la primera media hora de crecimiento, Figura 3 (a), a los diferentes E_f, presentan dos tendencias claras. Para Ef menos positivos de 0.80 V, las corrientes son bajas e incrementan con E_f, pero para E_f  iguales o más positivos a 0.92 V, las corrientes crecen y, son independientes de E_f. El incremento paulatino en cerca de dos órdenes de magnitud, del valor de la densidad de corriente, a la media hora de formación de la película (Figura 3 (a), zona 1), muestra la evolución de sus propiedades resistivas con E_f, hasta que finalmente, se llega a la región donde la densidad de corriente alcanza un valor constante (Figura 3 (a), zona 2). Este comportamiento se mantiene a tiempos mayores de crecimiento de la película, incluso para tiempos mayores a 2 horas, tiempo donde la corriente alcanza un valor estacionario.

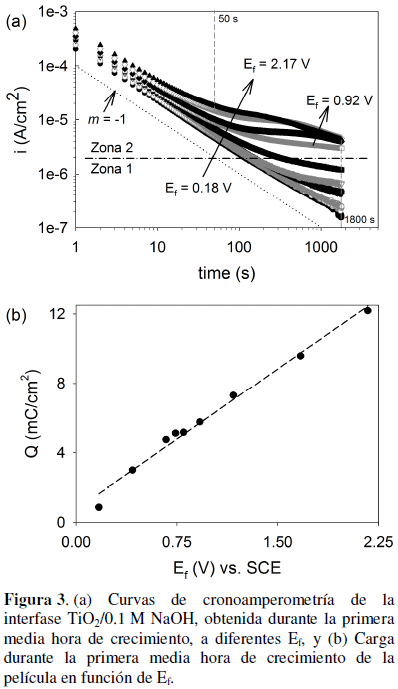

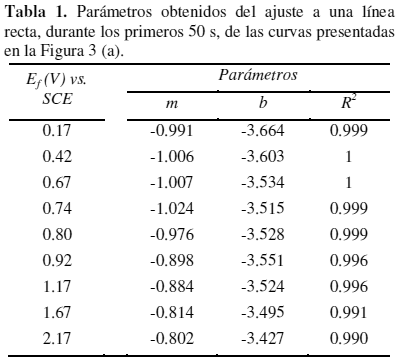

En la Figura 3 (a), donde se representa i vs. t, en doble escala logarítmica, se encuentra que durante los primeros 50 segundos, todas las curvas, para E_f < 0.92 V, presentan una pendiente negativa cercana a uno, indicando que el óxido crece mediante la ley de alto campo [18]. Los valores de las pendientes, obtenidos del ajuste a una línea recta, durante los 50 primeros segundos de crecimiento de las películas de óxido, son presentados en la Tabla 1. Este comportamiento muestra que a potenciales menores a 0.92 V, el óxido que se forma es altamente resistivo, lo que está de acuerdo con la ley de alto campo y con las bajas corrientes obtenidas. A E_f ≥ 0.92 V se obtiene un óxido u óxidos que presentan una menor resistencia al paso de corriente los cuales no siguen la ley de alto campo y la pendiente difiere de -1.

La carga que ha pasado durante la primera media hora de formación de las películas anódicas, presentó una dependencia lineal con los E_f de la película, Figura 3 (b), con la relación descrita por ecuación: Q(mC/cm²) = 5.402E_f  + 0.729. Si se considera que toda la carga está destinada a la formación de la película de óxido sobre el Ti, esta relación lineal, presenta una taza de crecimiento constante con el potencial, comportamiento que ha sido encontrado para diferentes metales válvula, y que está de acuerdo con la dependencia lineal entre el espesor (determinado por elipsometría) y E_f, informado para la anodización potenciostática de Ti en soluciones 0.1 M NaOH [19]. Este resultado indica que el crecimiento de la película anódica de Ti no es afectado por las transformaciones estructurales (Figura 2), comportamiento que también ha sido informado por Marino et al. [9], para películas anódicas crecidas potenciostáticamente en ácido fosfórico. Haciendo las mismas consideraciones de Marino et al. [9], se estima, de la ecuación anterior, una razón de anodización con el E_f, de 1.8 nm/V, valor que se encuentra dentro del intervalo de datos, 1.4-2.5 nm/V, informados para la anodización de Ti [1, 9].

3.3 Evaluación de las propiedades semiconductoras de las películas de óxido de Ti.

El empleo de las gráficas de Mott-Schottky (M-S) ha sido ampliamente aceptado, en la determinación de las propiedades semiconductoras (Densidad de donadores N_d, y potencial de banda plana, E_fb) de películas de óxido formadas anódicamente sobre diferentes metales válvula [1-2, 14]. Sin embargo, su uso ha sido controversial debido a la dispersión de la capacitancia del espacio de carga con la frecuencia de medición, comportamiento que ha sido atribuido al carácter amorfo de estas películas. No obstante, aproximaciones sobre la microcristalinidad de las películas, así como de los mecanismos de conducción en las películas crecidas electroquímicamente, han mostrado la viabilidad de utilizar el análisis M-S, para caracterizar las películas de óxido de Ti. Por esta razón, en este trabajo se utilizan los diagramas M-S para evaluar la variación de las propiedades semiconductoras con el potencial de formación.

Las mediciones de capacitancia de las películas de óxido, a diferentes tiempos de crecimiento, se evaluaron después de formar la película, por la imposición de un potencial de formación E_f constante durante un periodo de 3 h, adquiriendo automáticamente los espectros de impedancia (M-S) cada media hora. El barrido del potencial, E_m, en las mediciones de capacitancia (en 1 kHz), se inició en el Ef hasta -0.77 V (E_OCP), inviertiendo posteriormente, la dirección del barrido hasta el E_f correspondiente, para continuar el proceso hasta 3 h. La velocidad del barrido del potencial (v) fue de 200 mV/s (con el fin de mantener el grosor de la película constante), la amplitud de la perturbación ac fue de ±10 mV. La capacitancia del espacio carga se calculó mediante la ecuación (2), asumiendo: C_m = -1/(ωZ_im), donde C_m es la capacitancia obtenida del experimento, compuesta por la capacitancia del espacio carga C_SC en serie con la capacitancia de la doble capa eléctrica C_H; ω es la frecuencia angular y Z_im es la componente imaginaria de la medición de impedancia. C_H se considera constante, 20 μF/cm² [20].

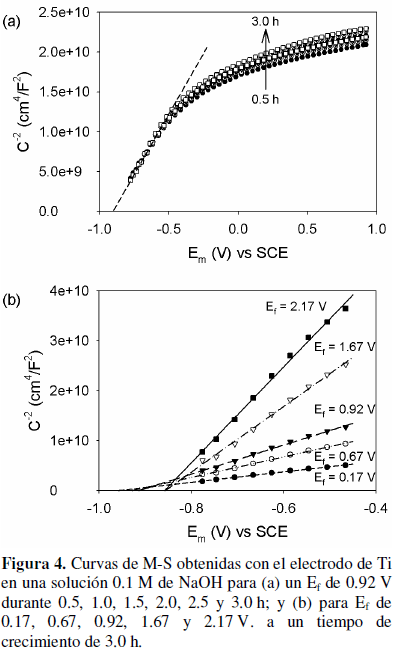

En la Figura 4 se presentan los diagramas de (C_SC)^-2 vs. E_m, obtenidos para películas formadas a: (a) un E_f de 0.92 V, con diferentes tiempos de formación (0.5 ≤ t ≤ 3.0 h), y (b) películas formadas durante 3 h a los E_f (0.17, 0.67, 0.92, 1.67 y 2.17 V vs. SCE).

En la Figura 4 (a), se observa que el tiempo de crecimiento tiene un efecto muy pequeño sobre las curvas M-S. Además, la histéresis que se presenta en el barrido inverso de potencial, es muy pequeña, y prácticamente despreciable en la zona de potenciales (más negativos a -0.50 V), confirmando la estabilidad de las películas durante la medición de la capacitancia diferencial. En la Figura 4 (b), donde se presenta la influencia de E_f sobre la respuesta obtenida, se observa que a medida que se incrementa el E_f, las capacitancias se hacen más pequeñas, pero la región lineal se mantiene, en la misma zona de potenciales (más negativos a -0.50 V) que se observan en la figura 4 (a). La pendiente que se forma en la zona lineal es positiva, lo que confirma que las películas anódicas se comportan como un semiconductor tipo n, por lo que el N_d y el E_fb pueden ser calculados con la relación de M-S, que se muestra en la ecuación (3).

Donde: N_A es el número de Avogrado (6.02x10²³ 1/mol), N_d es la densidad de donadores, F es la constante de Faraday (~ 9.65x10⁴ C/mol), ε_r es la permitividad relativa (32, calculada en un trabajo previo [21]), ε_o es la permitividad del vacío (8.8542 x 10^-12 F/m), E_m es el potencial en el cual se realiza la medición, E_fb es el potencial de banda plana, R la constante de los gases (8.314 J/K・mol) y, T la temperatura absoluta en Kelvin (~ 298 K).

Para el cálculo de E_fb y N_d, se ha realizado un ajuste a una línea recta en el intervalo de potenciales entre -0.77 V y -0.50 V. De la pendiente de la línea se determina N_d y, E_fb es determinado por el corte en la ordenada, por medio de la ecuación (3), asumiendo que la contribución del tercer término dentro del paréntesis es despreciable a temperatura ambiente. En la Figura 5, se presenta la variación del N_d con el potencial de formación de la película, E_f, a diferentes tiempos, los cuales se encuentran dentro del mismo intervalo de magnitud a los informados para películas anódicas crecidas sobre Ti [1-2, 7]. Como se puede observar, N_d no depende del tiempo de formación de la película, y disminuye de forma exponencial con E_f, tal y como ha sido observado para otras películas anódicas de metales válvula [14, 22]. El mejor ajuste de los resultados a una curva exponencial de primer orden, para cada una de las curvas obtenidas a los diferentes tiempos, se representa por la ecuación (4). Las constantes obtenidas en el ajuste son similares para las obtenidas con otros metales válvula por Vázquez y González [14, 22].

N_d (cm^-3) = 3.25 x 10¹⁹ + 6.69 x 10²⁰ . e^(-0.55xEf⁾     (4)

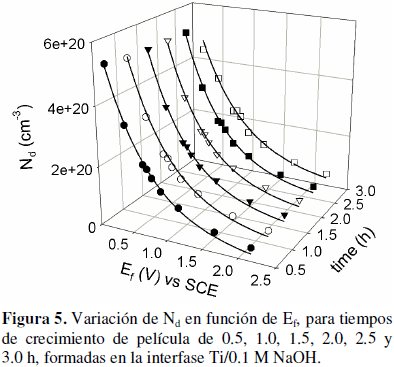

En la figura 5 se observa que el N_d disminuye con el E_f, este comportamiento está asociado con el nivel de vacancias de oxígeno y defectos Ti³⁺ [23] generados en los óxidos de titanio. Tanto las vacancias de oxígeno como los defectos Ti³⁺ generalmente se asumen como donadores.

La distribución de N_d en función de E_f, puede interpretarse tomando en cuenta que conforme el E_f se incrementa pueden generarse diferentes óxidos de Ti. En la interfase Ti/Óxido se encuentran los óxidos de menor valencia (TiO), y conforme se desplaza hacia la interfase óxido/electrolito, se incrementa el estado de oxidación del Ti, llevando a la generación de Ti₂O₃ y finalmente TiO₂. Esta hipótesis está de acuerdo con lo observado por J. Pouilleau et al. [3], para la distribución de las especies Ti⁺² Ti⁺³ y Ti⁺⁴ dentro de películas anódicas de Ti, empleando la técnica de XPS. Además, Fonseca y Cunha Belo [2], quienes también encontraron una dependencia exponencial entre N_d y E_fb, informaron la existencia de una dependencia lineal entre [Ti³⁺] en la película y N_d, atribuyendo la variación de N_d a la cantidad de especies Ti³⁺ en la película de óxido.

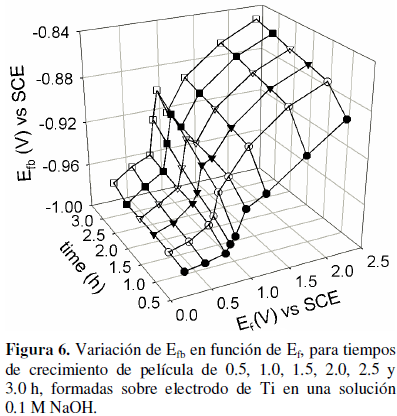

En la Figura 6 se presentan los valores del potencial de banda plana, E_fb, versus el potencial de formación de la película de óxido, E_f. El valor de E_fb es dependiente de E_f, mostrando la presencia de dos tendencias claras; la primera a potenciales menores a 0.92 V, donde hay sólo una pequeña variación de E_fb con E_f, y una segunda tendencia, a potenciales mayores o iguales a 0.92 V, donde el E_fb incrementa de forma diferente con E_f. Además, al incrementar el tiempo de crecimiento de la película, el E_fb se hace menos negativo, especialmente para E_f mayores a 0.92 V, que es el potencial donde se observa las transformaciones estructurales en la Figura 12.

Se ha informado que para metales válvula, el E_fb es prácticamente independiente de E_f [14, 22]; pero en esta ocasión se está presentando una variación del E_fb con E_f, debido a que la estructura del óxido, que es una mezcla de por lo menos tres óxidos (TiO, Ti₂O₃ y TiO₂, según caracterización de XPS informada en la literatura [2-6]), está evolucionando, causando la variación del E_fb con E_f y el tiempo de formación de la película. Esto es debido a que E_fb es muy sensible a cambios en la estructura de los semiconductores, mostrando grandes variaciones cuando el material es dopado [24] o, es una mezcla de diferentes compuestos [25]. Este comportamiento es debido a que conforme se incrementa E_f, también se incrementa la cantidad de TiO₂ en la mezcla de óxidos [2-9, 12-13]. Entonces, a bajos E_f  predominan mezclas de óxidos de Ti₂O₃ y TiO₂ [2,4-6], y a medida que Ef se incrementa, la proporción de TiO₂ también lo hace [4-6]; dando cabida a la formación de los diferentes óxidos intermedios reportados en la literatura, (Ti₂O₃・mTiO₂, 1 ≤ m ≤ 4), y finalmente cuando E_f es suficientemente alto, con el incremento del tiempo de formación de la película, predomina el TiO₂ en la estructura del óxido.

4. CONCLUSIONES

En la caracterización voltamperométrica de la interfase Ti/0.1 M NaOH se encontró la presencia de un pico anódico, P₂, en la zona pasiva del metal. Este pico P₂ ha sido interpretado como la oxidación de óxidos de menor valencia formados durante el crecimiento de la película.

La formación de la película pasiva presenta un crecimiento lineal con el E_f, a pesar de la ocurrencia de transformaciones estructurales dentro de la película de óxido. El tipo de óxido formado en la interfase Ti/0.1 M NaOH, a bajos E_f, es muy resistivo. La gráfica de Log i vs. Log t para E_f menores de 0.92 V presenta una pendiente negativa de uno, y corrientes muy bajas, lo cual indica que para E_f < 0.92 V el óxido formado crece siguiendo la ley de alto campo. Para E_f > 0.92 V las pendientes de Log i vs. Log t son cada vez menos negativas por lo que para estos óxido existe una desviación de la ley de alto campo.

Aunque N_d mostró ser independiente del tiempo de formación de la película, éste presentó una dependencia exponencial con E_f, que puede estar relacionada con la cantidad de óxidos de menor valencia presentes en la película. Por otra parte, el E_fb mostró ser más sensible a las transformaciones estructurales, reflejando la variación en la estructura del óxido, tanto con E_f, como con el tiempo de formación de la película.

AGRADECIMIENTOS

Este trabajo ha contado con el apoyo financiero de COLCIENCIAS (Proyecto 1102 332 18533), UIS (DIEF Ingenierías Fisicoquímicas, Proyecto 5430), y CONACyT (Proyecto SEP 2004 C01 47162). Próspero Acevedo-Peña agradece la beca de maestría brindada por la UIS, a través de "programa de movilidad de investigadores 2007-VIE". G. Vázquez agradece a CONACyT por la Beca de posdoctorado.

5. REFERENCIAS

1. Schmidt A.M., Azambuja D.S., Martini E.M.A. Corr. Sci. 2006; 48(10): 2901-2912.        [ Links ]

2. da Fonseca C., da Cunha Belo M. Mater. Sci. Forum 1995; 192-194: 177-184.        [ Links ]

3. Pouilleau J., Devilliers D., Garrido F., Durand-Vidal S., Mahé E. Mater. Sci. Eng. B 1997; 47(3): 235-243.        [ Links ]

4. Ibrahim M.A.M., Pongkao D., Yoshimura M. J. Solid State Electrochem. 2002; 6(5): 341-350.        [ Links ]

5. Xia Z., Nanjo H., Aizawa T., Kanakubo M., Fujimura M. and Onagawa J. Surf. Sci. 2007; 601(22): 5133-5141.        [ Links ]

6. Milošev I., Kosec T., Strehblow H.-H. Electrochim. Acta 2008; 53(9): 3547-3558.        [ Links ]

7. Metikoš-Huković M., Ceraj-Cerić M. Surf. Technol. 1985; 24(3): 273-283.        [ Links ]

8. Kelsall G.H., Robbins D.J. J. Electroanal. Chem. 1990; 283(1-2): 135-157.        [ Links ]

9. Marino C.E.B., de Oliveira E.M., Biaggio S. Corr. Sci. 2001; 43(8): 1465-1476.        [ Links ]

10. M. Pourbaix, Atlas of Electrochemical Equilibria in Aqueous Solutions, 2nda Ed. Houston (USA): NACE, 1974, p. 213.        [ Links ]

11. Cabrera R., Pech M.A., González I. J. Electrochem. Soc. 2006; 153(3): B101-B107.        [ Links ]

12. Camara O.R., Pauli C.P., Giordano M.C. Electrochim. Acta 1984; 29(8): 1111-1117.        [ Links ]

13. Oliveira N.T.C., Guastaldi A.C. Corr. Sci. 2008; 50(4): 938-945.        [ Links ]

14. Vázquez G., González I. J. Electrochem. Soc. 2007; 154(11): C702-C710.        [ Links ]

15. Oliveira E.M., Marino C.E.B., Biaggio S.R. and Rocha-Filho R.C. Electrochem. Commun. 2000; 2(4): 254-258.        [ Links ]

16. Di Quarto F., Piazza S., sunrei C. Electrochim. Acta 1990; 35(1): 99-107.        [ Links ]

17. Macdonald D.D. J. Electrochem. Soc. 1992; 139(12): 3434-3449.        [ Links ]

18. Burstein G.T., Davenport A.J. J. Electrochem. Soc. 1989; 136(4): 936-941.        [ Links ]

19. Prusi A., Arsov Lj., Popov B.N. J. Electrochem. Soc. 2002; 149(11): B491-B498.        [ Links ]

20. Di quarto F., di Paola A. and Sunseri C. J. Electrochem. Soc. 1980; 127(5): 1016-1021.        [ Links ]

21. Acevedo-Peña P., Vázquez G., Laverde D., Pedraza-Rosas J.E., González I. J. Solid State Electrochem. 2010, 14(5): 757-767.        [ Links ]

22. Vázquez G., González I. Electrochim. Acta 2007; 52(24): 6771-6777.        [ Links ]

23. Manriquez J. and Godínez L.A. Thin Solid Films 2007; 515(7-8): 3402.        [ Links ]

24. Kumari S., Agnihotry S.A., Tripathi C., Verma A., Chauhan D., Shrivastav R., Dass S. and Satsangui S.R. Int. J. Hydrogen Energy 2007; 32(2): 1299-1302.        [ Links ]

25. Radecka M., Rekas M., Trenczek-Zajac A. J. Power Sources 2008; 181(1): 46-55.        [ Links ]
