Los lubricantes aditivados EP de Extrema Presión (EP), se utilizan en equipos y maquinarias de la industria pesada (minería, sistemas de turbogeneración, industria petrolera, entre otros). La importancia de las propiedades EP de los lubricantes, radican en la capacidad que puedan ofrecer los mismos en mantener una capa lubricante que evite el contacto directo metal-metal y así reducir los daños generados por las fallas conocidas como scuffing (gripado) en las superficies bajo contacto y en movimiento.

Las fallas de scuffing se caracterizan por ser un tipo de desgaste adhesivo entre materiales, iniciado por altas presiones locales entre asperezas. Las altas presiones superan rápidamente el esfuerzo de fluencia del material, provocando una súbita deformación plástica. Ante tal nivel de exigencia de presión en velocidad, el lubricante reacciona físico-químicamente aumentando la protección de la superficie. En rigor, el lubricante EP logra que el "coeficiente" de roce se acomode en velocidad, aumentando la carga transmitida entre superficies o, equivalentemente, disminuyendo la actividad destructiva del rozamiento. Es por esta razón que la quinta propiedad básica exigida a un lubricante es una buena Capacidad de Soporte de Carga (CdC); característica especialmente sensible a la fricción disipada. Las otras cuatro propiedades son: viscosidad, índice presión/viscosidad, compatibilidad con elastómeros y temperatura máxima de operación (Klüber, 2006).

En la práctica, esto último significa que la CdC, más que una propiedad, es un verdadero "atributo" de la dominante condición termodinámica local disipada por el lugar de roce. Simplemente, la situación termodinámica del tribo contacto representa un sistema complejo cuya respuesta de fricción estará afectada no sólo por el lubricante (o la temperatura), sino también por las condiciones locales de operación (fuerza y velocidad) que influyen, provocando una particular "actividad" termodinámica de genéricas "estructuras secundarias", mientras haya (micro) deslizamiento (Abdel-Aal, 2010). Esta fenomenología es adecuadamente explicada por la noción del 3^{er c}uerpo, según la siguiente literatura especializada: En un sistema tribológico la zona del contacto está formada por dos primeros cuerpos, los elementos de máquina y por una interfase o 3er cuerpo, de diferente composición, en la cual la velocidad entre los primeros cuerpos se "acomoda". Ese acomodo procede de reacciones tribo-químicas y flujos de entidades metalúrgicas (Godet, 1984).

Considerando que dicho acomodo, básicamente pertenece a la cinética de materiales, se desarrolló una expresión consistente para el coeficiente de roce. La nueva expresión se denomina Fricción Mecanoquímica (MQf) (Bulnes, 2011), y viene dada en su forma más genérica por la siguiente expresión:

Basado en el hecho de que las fallas tribológicas son una respuesta a una condición Termodinámica crítica (originada principalmente por el acomodamiento en velocidad del rozamiento entre cuerpos), se emplea la MQf para caracterizar y predecir in-situ estas fallas sensibles a la velocidad y a la cinética físico-química disipada por la interfase.

El objetivo de este trabajo ha sido demostrar que la MQf suministra un criterio de selección para la rápida caracterización de materiales, proyectando la CdC-Scuffing (Capacidad de Carga Scuffing), sin realizar ajustes de interpolación y con poca cantidad de ensayos.

La disipación más trascendental de la black-box corresponde a la ecuación (1). Como se puede deducir, es una disipación fuertemente afectada por la tasa interna de producción de entropía. Dicho de otra manera, el calor de fricción permite, literalmente hablando, vincular la tasa interna de producción de entropía con el "coeficiente" de roce que disipa la black-box.

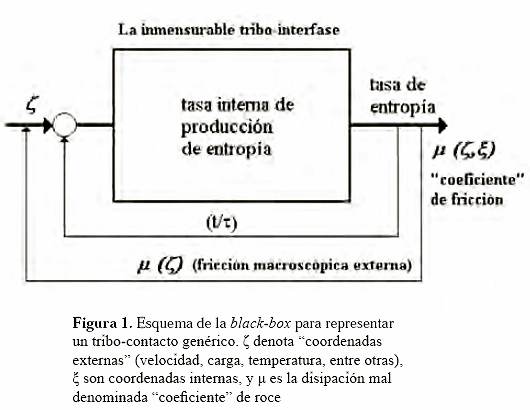

El concepto de MQf ha sido inicialmente publicado por P.S. Pastén y R. Bulnes (Pastén & Bulnes, 2008), a partir del análisis del coeficiente de fricción desde el punto de vista de la Termodinámica de Procesos Irreversibles, en la cual, según su análisis, la fricción se genera como una reacción exergética sensible a la actividad del régimen de Energía Libre de Gibbs desarrollado por el contacto entre superficies. Posteriormente, Bulnes (Bulnes, 2011) precisa que dicha tribo-reacción proviene de una "colisión entre escalas de tiempo" la cual generaría una significativa deformación plástica en el tribo-contacto, demostrando, de esta manera, cómo es posible asociarla con las tasas de entropía, interna y externa (Figura 1).

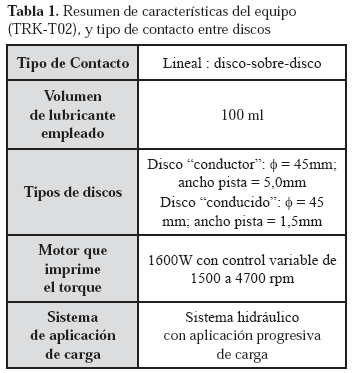

En la Tabla 1 se resumen las características del equipo y tipo de contacto entre discos.

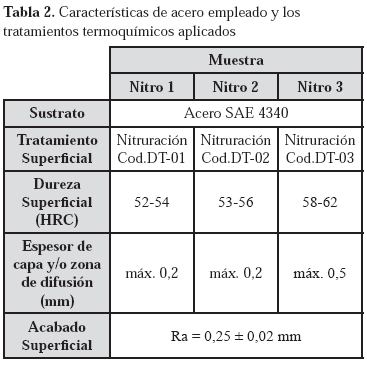

Los materiales ensayados (Tabla 2) correspondieron a 2 aceros nitrurados (Nitro1 y Nitro2, con 6 y 3 pares de discos respectivamente), y 1 acero cementado (Cem1, con 3 pares de discos). El material base de todos los discos ensayados en este trabajo, es un acero SAE 4340, y los tratamientos térmicos y de superficie cumplen con los estándares exigidos para el diseño y fabricación de camisas de martillos de perforación de la industria minera.

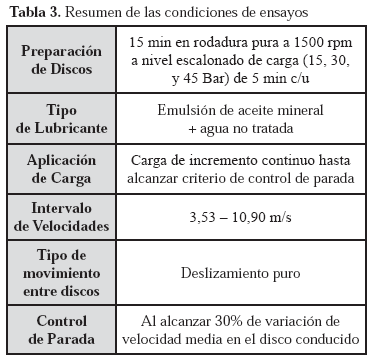

Todos los pares de discos empleados presentaron una terminación en rectificado (Ra = 0,25 ± 0,02 mm), estos fueros previamente preparados para alisar y asentar el contacto en períodos de 15 min, bajo condición de rodadura pura (teórica), a 1500 (rpm). Los ensayos de CdC-Scuffing fueron realizados en un intervalo de velocidades entre 3,53 y 10,90 m/s, bajo condición deslizamiento puro. En la Tabla 3 se resumen las condiciones de ensayos.

En todos los casos, se utilizó una emulsión lubricante correspondiente a una mezcla de aceite mineral de elevada viscosidad cinemática (ISO VG 320, @ 40°C 320cSt y @100°C 25cSt) y agua no-tratada (proporción aceite/agua = 1/12, respectivamente). Esta emulsión es la típicamente utilizada en faenas de perforaciones mineras (máquinas de percusión). La temperatura media de la emulsión varió entre 45 a 55 °C.

El criterio de fin de ensayo para cada par de discos fue el de "fluctuaciones anómalas de la velocidad de rotación de los discos". Cuando se presentaba durante el ensayo una fluctuación anómala de la velocidad por el orden del 30% del valor medio, se registraba la carga medida por el manómetro. Una vez culminado todos los ensayos se graficaron los resultados de CdC-Scuffing (Carga vs. Velocidad).

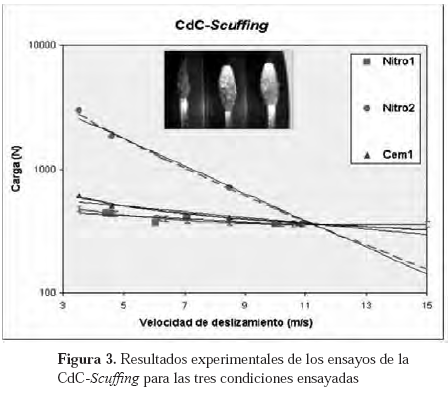

El resumen de los resultados obtenidos puede verse en la Figura 3, en donde se grafica la carga a la cual se detuvo el ensayo según el criterio de parada (Tabla 3), para cada velocidad ensayada.

Los aceros nitrurados mostraron una mayor resistencia al desgaste súbito (scuffing) respecto del cementado. El desempeño contrario del Nitro1 a partir de una velocidad de 11 m/s, puede atribuirse a la generación de debris en mayor medida. Sin embargo, este schock-test no permite verificar tal suposición, pudiendo sólo indicarse que el mini aparato TRK-T02 caracteriza rápida y consistentemente las respuestas tribológicas de materiales diversos en condiciones de lubricación límite.

Las curvas obtenidas de CdC-scuffing vs. Velocidad se intersectan a un valor de aproximadamente de 11 m/s, este valor podría corresponder a la CdC del acero base.

Para verificar dicha suposición sería necesario ensayar discos sin tratamiento térmico y analizar los residuos de desgaste (debris) inmersos en la mezcla lubricante, porque a velocidades mayores de 11 m/s se presenta un cambio de característico en el desempeño de los materiales ensayados.

Este tipo de gráficas de Capacidad de Carga ante Gripado (CdC-Scuffing) vs. Velocidad presentan gran utilidad para aplicaciones industriales porque permiten definir una zona de operación segura en sistemas lubricados en la cual las fallas de gripado son catastróficas y sensibles a la velocidad. A manera de ejemplo, y a parte de las camisas de martillos de perforación de la industria minera, son los de sistemas de turbogeneradores, los cuales se caracterizan por elevadas velocidades de deslizamiento. En estos casos el empleo del mini-equipo TRK-T02, considerando la proyección de los datos empleando MQf, ayudaría a mejorar la selección de aceites y aditivos, y/o el establecimiento de condiciones de operación que minimicen el riesgo de scuffing o gripado súbito de superficies.

La proyección de los datos experimentales empleando MQf se obtuvo mediante el uso de la coordenada interna (t/t) reflejada en la ecuación 1, la cual se conoce como tiempo cinético (Bulnes, 2011). Esta coordenada interna caracteriza la cinética de reacción en la interfase, en la cual están interactuando las superficies en contacto, los debris, lubricante y condiciones de operación, que algunos autores han definido como "pequeño reactor de 3er cuerpo" (Pastén & Bulnes, 2008).

• Se ha observado un posible valor límite a una velocidad de aproximadamente 11 m/s, la cual podría corresponder a la CdC del acero base.

• La MQf permite acceder al cómputo de la CdC-Scuffing en apenas minutos (inclusive segundos), a un costo mínimo comparado con las técnicas de la tribometría actual.

• Probablemente la potencia predictiva de la MQf se debe a su definición que considera el desempeño del tercer cuerpo tribológico (Godet, 1984).

1. Abdel-Aal, H. (2010). Preface. Int. J. Materials and Product Technology, Vol. 38, Nr. 1.        [ Links ]

2. ASTM D4172 – 94 (1994). Standard test method for wear preventive characteristics of lubricating fluid (four-ball method).         [ Links ]

3. ASTM D5182 – 97 (1997). Standard test method for evaluating the scuffing load capacity of oils (FZG visual method).         [ Links ]

4. ASTM D2509 – 03 (2003). Standard test method for measurement of load-carrying capacity of lubricating grease (Timken method).         [ Links ]

5. Bulnes, R. (2011). Mechanochemical friction of third-body as an exergetic collision. Tribology Online (TROL), Vol. 6, No. 1, pp.55-63.         [ Links ]

6. Godet, M. (1984). The third-body approach: a mechanical view of wear. WEAR 100, pp. 437-452.         [ Links ]

7. Klüber Lubrication (2006). Tema Central: lubricación de engranajes. TriboJournal, Vol.1 p. 4.         [ Links ]

8. Pastén, P.S. & Bulnes, R. (2008). El coeficiente de fricción como una Reacción Exergética. Revista Iberoamericana de Física (RIF), Vol.4, N° 1, pp. 35-42.         [ Links ]

9. Woods, L.C. (1985). The thermodynamics of fluid systems. Oxford, Oxford University Press, Oxford Engineering Science Series, Volume 2.        [ Links ]
