¿Cómo afecta la viscoelasticidad de los polímeros a la lubricación de las prótesis de rodilla? Predicciones desde un modelo de prótesis autolubricada

Marcelo E. Berli¹, Diego M. Campana^1,2, Sebastuán Ubal ^1,2, José Di Paolo¹

1 Grupo de Biomecánica Computacional, Facultad de Ingeniería, Universidad Nacional de Entre Ríos, Ruta 1, Km 10, C.C. 47 - Suc. 3 - 3100, Oro Verde, Entre Ríos, Argentina, jdipaolo@bioingenieria.edu.ar, http://www.bioingenieria.edu.ar/grupos/biomecompu/index.html

2 Grupo Flujo de Fluidos con Superficies Libres y Dinámica Interfacial, INTEC, CONICET, Güemes 3450, 3100, Santa Fe, Argentina

RESUMEN

El desgaste del polietileno de las prótesis de rodilla, es reconocido como el principal problema limitante en la duración de estos implantes. La dificultad de realizar mediciones in vivo de las variables que influyen sobre el desgaste en la zona de contacto, motivó el estudio numérico de modelos teóricos. Trabajos anteriores se centraron en el estudio de las variables hidrodinámcas mostrando una optimización en la lubricación de la junta ante la presencia de un material elástico de baja rigidez. No obstante, los materiales poliméricos actualmente utilizados o en etapa de investigación son viscoelásticos, pudiendo esta característica modificar las predicciones previas. En este trabajo se presenta un modelo de lubricación de una prótesis de rodilla compuesta por un componente femoral metálico y un componente tibial conteniendo en su superficie un material viscoelástico lineal. Los resultados muestran que los espesores lubricantes sufren modificaciones de considerable magnitud al comparar los resultados de modelos elásticos previos con el propuesto en este trabajo. Luego, se extraen conclusiones dirigidas a la optimización de la lubricación del implante a través de una hipotética capacidad de exudación del material adherido al componente tibial.

Palabras clave: Prótesis de rodilla, Viscoelasticidad, Elementos finitos, Desgaste, Polímero poroso.

How does viscoelasticity of polimers affect to the lubrication os knee prostheses? Predictionds extracted from a model of a self-lucricated prótesis

ABSTRACT

Polyethylene wear of the tibial component is recognized as the main problem limiting the duration of these implants. The difficulty of in vivo measurements of the variables that influence wear, has motivated the numerical study of theoretical models. Previous works focused on studying the lubricant film thickness, the pressure field and friction coefficient in the contact zone of the prosthesis, showing an optimization of the joint lubrication with the presence of a low rigidity elastic material. However, polymeric materials currently used or under investigation are viscoelastic. This feature can modify previous predictions and consequently the design proposals. This paper presents a model of lubrication of a knee prosthesis comprising a metal femoral component and a tibial component containing a linear viscoelastic material on the articular surface. The results obtained by a numerical technique based on finite elements, show that film thicknesses are considerably affected by viscoelasticity when comparing the results of this work with previous elastic models predictions. Then, conclusions are drawn directed to the optimization of lubrication through the material properties of the polymer and a exudation capacity of a hypothetical material adhered to the tibial component.

Keywords: Knee prostheses, Viscoelasticity, Finite element, Wear, Porous polymer.

Recibido: febrero 2013 Recibido en forma final revisado: octubre 2013

INTRODUCCION

Cuando la articulación de la rodilla se desgasta o se destruye severamente, hay que recurrir a una sustitución de la superficie afectada para devolverle al paciente la movilidad con un mínimo de restricciones. En la actualidad, esto se soluciona reemplazando la articulación dañada por una prótesis de rodilla, que consta de un componente femoral metálico y un componente tibial de base metálica y superficie polimérica (polietileno de ultra alto peso molecular (PUAPEM)) (imágenes disponibles en referencias electrónicas). No obstante, el beneficio de los implantes articulares y la vida útil de los mismos no supera los 15 años (Comín, 1999; Di Paolo & Berli, 2006). En personas jóvenes y/o con un alto grado de actividad, esto puede devenir en nuevas intervenciones para sustituir el reemplazo deteriorado, lo cual deriva en padecimientos psico-físicos de importancia. Entre las causas más importantes de la falla a largo plazo se encuentran el desgaste del PUAPEM, cuyas partículas permanecen en la articulación desencadenando un proceso inmunológico que repercute en el aflojamiento de los componentes (Comín, 1999; Flannerya et al. 2008; Zhao et al. 2008; Kurtz et al. 1999; Schole et al. 2007; Dowson, 1990). Adicionalmente, en las últimas dos décadas se registró un gran incremento a nivel mundial en la colocación de prótesis totales de rodilla. Como ejemplo se puede citar que la cifra anual de reemplazos en Estados Unidos supera las 500.000 prótesis (Brandi & Tarum, 2009). Es fundamental entonces que se puedan desarrollar nuevos materiales u optimizar los ya existentes para que las prótesis de las que forman parte sean más duraderas.

Los primeros antecedentes de estudios teóricos de articulaciones humanas fueron presentados por Dowson (1990) y Dowson & Jin (1992), quienes aplicaron la teoría de lubricación al análisis de los espesores lubricantes (distancia que separa las superficies lubricadas, ocupada por fluido) y las presiones del fluido en la zona de contacto de una junta sinovial. El modelo se basa en la teoría de lubricación elastohidrodinámica para la cual los cartílagos articulares fueron considerados como sólido elásticos lineales y el líquido sinovial como fluido Newtoniano. Sus resultados muestran que los materiales elastoméricos favorecen la formación de una película de fluido lubricante de suficiente espesor como para evitar el contacto directo entre los materiales.

En posteriores trabajos, Corvalán et al. (1999) analizaron el problema de lubricación elastohidrodinámica de una junta sinovial con fluido Newtoniano y material poro-elástico. Estos trabajos mostraron que la capacidad del cartílago articular para exudar y absorber fluido a través de una estructura porosa, constituye una de las principales causas de los bajos coeficientes de fricción de las articulaciones naturales. Posteriormente, mediante un modelo computacional de lubricación con fluido sinovial no Newtoniano (pseudoplástico) aplicado a prótesis de rodilla, Di Paolo & Berli (2006) mostraron que la característica no Newtoniana del líquido sinovial (Halavácek , 1993) contribuye a reducir el coeficiente de fricción sobre el componente tibial ante un estrechamiento de la película lubricante. El mismo trabajo predice que un material de baja rigidez y poroso reduciría las tensiones sobre el componente tibial (causantes de la fatiga) y aumentaría los espesores de la película lubricante alejando la posibilidad de un contacto directo. Si bien se concluye que estas ventajas no pueden ser aprovechadas con la utilización del PUAPEM por su elevada rigidez y su carencia de porosidad, las propuestas de modificación del material o de su reemplazo mediante nuevos materiales que imiten el comportamiento del cartílago natural (Stammen et al. 2001), requieren una descripción más cercana de la naturaleza viscoelástica de estos polímeros.

En el presente trabajo se presenta un modelo de lubricación visco-elastohidrodinámico de contacto lineal lubricado con fluido pseudplástico aplicado a prótesis de rodilla, considerando un material viscoelástico lineal que responde al modelo de Voigt (para el caso del PUAPEM) y al sólido estándar lineal (para el caso de los hidrogeles), con capacidad de exudar y absorber líquido.

Los resultados se obtienen implementando una técnica numérica basada en elementos finitos, y están orientados a investigar dos aspectos:

• Las diferencias entre el presente modelo con material viscoelástico y los resultados de trabajos previos que consideran al material deformable como elástico.

• Los beneficios que un polímero con capacidad de exudación podría conferir a las prótesis actuales.

MODELO DE ECUACIONES

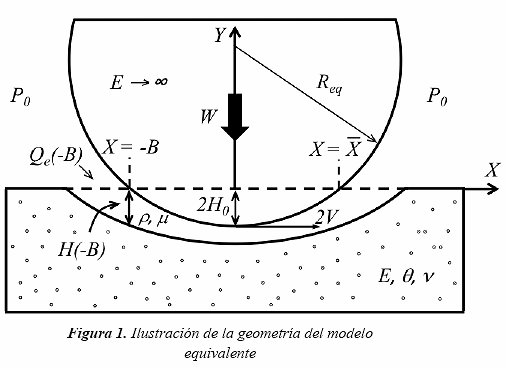

El modelo propuesto corresponde a una prótesis supuesta, constituida por un elemento femoral metálico y un elemento tibial recubierto con un material viscoelástico poroso sin rugosidades. Se asume un movimiento en estado estacionario en el cual la junta está sujeta a la máxima carga registrada en la fase de apoyo de la marcha (tres veces el peso de una persona de 75 Kg; Di Paolo & Berli, 2006). Se supone, además, que la curvatura en sentido del eje del movimiento principal (extensión y flexión) es pequeña, lo cual se adapta a varios implantes del mercado. Bajo esta última hipótesis, el modelo equivalente está representado por un cilindro en contacto longitudinal con una superficie plana (Figura1) (Dowson, 1990). Las ecuaciones que deben ser resueltas surgen de los principios de conservación aplicados al esquema de la Figura 1.

Para ello, se asumen las siguientes hipótesis simplificatorias: 1)-Aproximación de lubricación (H(-B) << B) y fluido incompresible. 2)-Fluido no newtoniano (pseudoplástico) modelado como ley de potencia. 3)- Flujo estacionario, unidireccional, laminar y Couette dominante. 4)- Componente femoral indeformable. 5)- Componente tibial viscoelástico lineal en estado de deformación plana y con capacidad de exudar o absorber fluido por compactación o expansión. 6)- Flujos internos despreciables en el material deformable. 7)- Zona de carga (≈ 2 B) mucho mayor que el espesor del material (L). 8)- Rugosidad superficial despreciable. 9)- Temperatura constante.

Las ecuaciones de conservación junto con las hipótesis 1), 2) y 3) aplicadas al fluido, conducen a una ecuación de lubricación de Reynolds modificada, obtenida a través de un procedimiento de perturbación (Wang & Zhang, 1987). En forma integral, dicha ecuación es la siguiente (Di Paolo & Berli, 2006):

donde: P(X) es la presión, H(X) y Q_e(X) son la separación de las superficies y el caudal en cada sección del canal respectivamente, V la velocidad promediada entre la velocidad tangencial del componente femoral y el tibial y n el exponente de la ley de potencia para el fluido sinovial.

Las condiciones de contorno impuestas en la ecuación (1) son las siguientes:

donde: es la ubicación a la salida del canal, cuya localización es desconocida y constituye una frontera libre del problema.

El espesor de la película lubricante es generado por la geometría indeformada de los elementos, más la deformación del material polimérico. Dicho espesor puede calcularse a través de la ecuación del canal de lubricación, la cual de acuerdo a lo expuesto resulta (Di Paolo & Berli, 2006):

donde: 2H₀ es el entrecruzamiento entre los elementos en estado indeformado, R_eq el radio equivalente tal que 1/R_eq es igual a la diferencia entre la inversa de los radios de curvatura de los componentes femoral y tibial y D(X) es el desplazamiento de la superficie tibial debido a la deformación del material en cada punto del canal. Este último (D(X)), considerando las hipótesis 4), 5), 7), 8) y 9) es proporcional la carga actuante en cada punto (presión local) y, al ser un material viscoelástico, a la historia de cargas a la que cada punto estuvo expuesto conforme se desarrolla el movimiento. Mediante la implementación del principio de correspondencia elástico-viscoelástico (Christensen, 1977), el cual permite partir de un modelo elástico previo, se puede relacionar la dependencia temporal de la deformación con la posición de cada punto de la superficie del material. Considerando el sólido estándar lineal cuyo modelo en parámetros concentrados consta de un resorte (de módulo E₁) en serie con un paralelo entre otro resorte (de módulo E₂) y un amortiguador (con viscosidad η) (Figura 2), y partiendo del modelo elástico de deformación de columna (Di Paolo & Berli, 2006, Berli et al. 2009), mediante la aplicación del principio de correspondencia surge la siguiente expresión (Berli, 2010):

donde: L es el espesor del componente tibial, η”=(4/3) η (η:viscosidad interna del material), y E”=(1-ν)E/[(1–2ν ) (1+ν)]. En esta última expresión, E y ν son el módulo elástico y el coeficiente de Poisson, respectivamente. Debido a que el objetivo del trabajo es explorar el efecto de la viscosidad interna del material respecto de su equivalente elástico y no la determinación de valores específicos, los resultados se exponen en función de la variación de un parámetro viscoelástico adimensional ND, cuya expresión surge de adimensionalizar el exponente de la función exponencial de la ecuación (4) (Berli, 2010):

donde: α es una constante que relaciona la velocidad tangencial media entre los componentes de la prótesis y la velocidad relativa del componente tibial respecto del componente femoral. En la ecuación (5), una modificación de ND implicará solamente variaciones de la viscosidad del material, ya que los otros parámetros permanecerán constantes. Puede notarse que para ND=0,00, la ecuación (4) se transforma en el modelo elástico de deformación de columna (Dowson, 1990; Di Paolo & Berli, 2006). Por otro lado, para el caso de E₁→∞, la ecuación (4) se transforma en el modelo viscoelástico de Voigt, utilizado en este trabajo para representar la deformación del PUAPEM.

La capacidad del material para exudar o absorber fluido, influirá sobre el caudal circulante por el canal de lubricación, lo cual se expresa de la siguiente manera (Di Paolo & Berli, 2006):

donde: θ es denominado factor de exudación, y mide el volumen de fluido exudado-absorbido por unidad de volumen deformado del material.

La distribución de presión en el fluido soporta la carga W evitando el contacto directo entre los sólidos; aspecto que se expresa de la siguiente manera:

La fuerza de fricción sobre cada superficie lubricada se obtiene integrando en todo el dominio los esfuerzos de corte actuantes en cada punto de las superficies:

donde: el subíndice 0 representa la superficie en Y=0 (superficie articular del elemento tibial) y H, la superficie en Y=H (superficie articular del elemento femoral).

Finalmente, el coeficiente de fricción hidrodinámico en cada superficie, se define como:

TÉCNICA DE SOLUCIÓN

El fuerte acoplamiento que existe entre la presión del fluido y la deformación, y el desconocimiento del dominio donde las ecuaciones deben ser resueltas, son las principales dificultades para resolver analíticamente las ecuaciones. En este trabajo se utilizó una técnica computacional basada en:

• Discretización de las ecuaciones por el método de Elementos Finitos a través de la formulación de Galerkin, utilizando funciones de forma lineales (Corvalán et al. 1999).

• Solución simultánea de las ecuaciones por el método iterativo de Newton-Raphson, involucrando la determinación del dominio del problema en cada iteración.

• Discretización adaptable en función de cada nueva posición de la frontera libre y de la distribución nodal inicial (Figura 3).

• Proceso de continuación paramétrica con control del paso del parámetro.

Para el manejo de la frontera libre y de la discretización nodal se utilizó una aplicación unidimensional del método de los spines creado para la localización de superficies libres. El algoritmo computacional fue programado en lenguaje FORTRAN y puede ser ejecutado eficientemente en computadoras personales (Di Paolo & Berli, 2006). El mismo fue preparado de manera que las únicas incógnitas a resolver fueran: la presión en cada nodo, el entrecruzamiento (-2H₀), el caudal de ingreso al canal (Q_e(-B)) y la posición de la frontera libre; es decir que para NN nodos seleccionados en el dominio de solución, habrá NN+3 incógnitas a resolver.

Generalmente, hasta alcanzar el valor de carga deseado, es necesario realizar varios procesos de continuación paramétrica ya que a medida de que aumenta la carga las superficies se acercan cada vez más, las dimensiones del canal se tornan muy pequeñas y el programa se detiene por falta de convergencia. Esto se debe a que en la ecuación de Reynolds hay una dependencia con 1/H³(X) y esto perjudica a la convergencia para valores de H(X) << 1. Similares dificultades se han encontrado al variar el parámetro viscoelástico ND, ya que como se verá en los resultados, los canales se tornan muy estrechos comprometiendo la convergencia del programa, motivo por el cual para algunos casos no se pudieron obtener resultados para valores elevados de ND. El método numérico fue validado previamente en el trabajo de Di Paolo & Berli (2006).

El valor del exponente de viscosidad n de 0,60 fue seleccionado sobre la base de trabajos anteriores (Di Paolo & Berli, 2006), y puede representar el comportamiento reológico del fluido sinovial extraído de una articulación con osteoartrosis (Dowson, 1990). Por otro lado, al estudiar la respuesta de la junta artificial para el sólido estándar lineal, surge el inconveniente de que el modelo contiene 3 parámetros que deben determinarse (Figura 2), lo cual dificulta la elección de los mismos al carecer de datos experimentales. Para el caso del modelo de Voigt, debido a que E₁→∞, se puede fijar el valor del módulo elástico E₂ y dejar como parámetro en el proceso de continuación paramétrica la viscosidad del material (a través del parámetro ND). Para el caso del modelo SEL, se puede fijar el valor del módulo elástico de un solo resorte (por ejemplo E₁), quedando otros dos parámetros para ser explorados mediante continuación paramétrica, lo cual arrojaría un volumen de resultados de poca utilidad para las aplicaciones prácticas que se intentan dar a estos resultados. En este trabajo se seleccionará el módulo elástico de ambos resortes (E₁ y E₂) de manera tal que cuando el amortiguador tenga viscosidad cero, el módulo elástico equivalente del conjunto (E_eq) definido como 1/E_eq=1/E1+1/E₂, sea el valor que hemos considerado en el trabajo para el material de baja rigidez (20,0 MPa).

En todo el rango de variación del parámetro ND, para η”=0,00 (ND=0,00), actúan los dos resortes en serie con un módulo elástico aparente de valor E_eq, el cual se asemeja al modelo elástico de columna, mientras que para E2”→∞ (ND → ∞), actúa solamente el resorte individual (resorte con módulo E₁), en cuyo caso también se recuperaría un modelo elástico con módulo E₁. De esta manera, para que E_eq sea por ejemplo 20,0 MPa cuando ND=0,00, una combinación posible de módulos elásticos sería E₁=E₂=40,0 MPa. Cabe aclarar que la denominación de resorte se utiliza para una ilustración gráfica de parámetros concentrados.

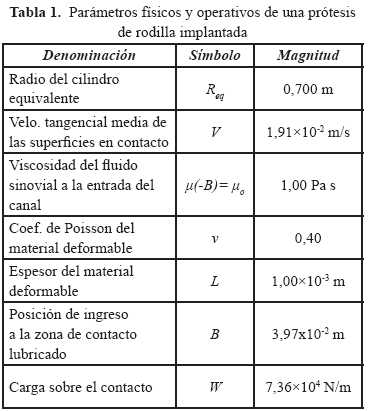

Para el análisis de los resultados, se tuvo en cuenta el acabado superficial de los componentes de las prótesis actuales. La superficie articular del polímero puede presentar rugosidades que varían entre 20 μm y 36 μm, mientras que se pueden lograr acabados superficiales del metal con rugosidades de 0,02 μm (Pappas et al. 1987). Se considera que hay contacto cuando los espesores lubricantes (distancia entre los sólidos) son menores a la suma algebraica de las rugosidades mencionadas. Estos datos serán utilizados para predecir si el implante puede funcionar libre de contacto directo (lubricación de película completa), o en régimen de lubricación mixta, que consta de zonas de contacto directo y zonas con fluido interpuesto entre las superficies. Los valores de las magnitudes características fueron tomados de los parámetros físicos y operativos de una rodilla normal y se listan en la Tabla 1 (Di Paolo & Berli, 2006).

A continuación se expondrán los resultados. En la siguiente sección, se considerará un módulo elástico de 20,0 MPa debido a que esta baja rigidez permite visualizar más claramente las modificaciones que experimentan los resultados para un modelo viscoelástico respecto de los modelos elásticos anteriores (ambos con mismo módulo elástico). Luego, para representar al PUAPEM de las prótesis actuales, se considera el mínimo módulo elástico de este polímero encontrado en la bibliografía (500 MPa).

COMPARACIONES ENTRE MODELO DE DEFORMACIÓN ELÁSTICO (ND=0,00) CON MODELO VISCOELÁSTICO, PARA UN MATERIAL CON E₁→∞ Y E₂=20,0 MPa

La deformación del modelo viscoelástico (Ec. 4) está íntimamente relacionada con el gradiente de presiones del fluido, ya que para un punto sobre el material dicho gradiente se traduce en la velocidad de aplicación de la carga puntual conforme se desarrolla el movimiento de la articulación. Si obtenemos el gradiente de presiones de la Figura 4 para el modelo elástico (Ec. 4) para ND=0,00) con E₂=20,0 MPa, podemos ver que el inicio y el fin del canal son los puntos donde el gradiente de presiones alcanza los valores más elevados (en valor absoluto). La diferencia entre estos puntos es que a la entrada (X ≈ -10 mm), el gradiente es positivo indicando que el material estaría sujeto a una abrupta compresión y es la ubicación donde el fenómeno elastohidrodinámico tiene su inicio, mientras que a la salida (X ≈ 10 mm) el gradiente es negativo, significando que el material experimenta la descompresión y es el lugar donde finaliza la zona de lubricación. De este análisis para el caso elástico, se puede inferir que dichas zonas (entrada y salida del canal) serán las más comprometidas para la deformación del material viscoelástico ya que son los puntos en los cuales el efecto viscoso del sólido tendrá mayor actuación dependiendo del valor del parámetro ND.

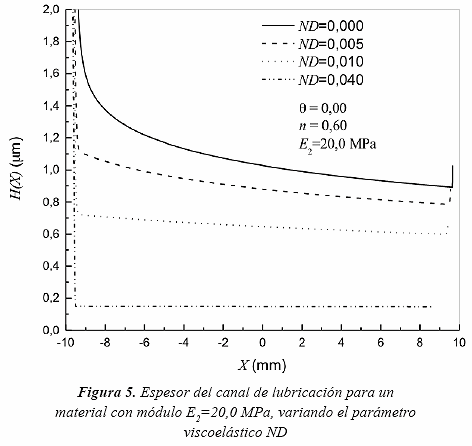

Los efectos sobre el material predichos al analizar la Figura 4, se reflejan en los canales de lubricación mostrados en la Figura 5. El aumento en la viscosidad del material (ND en este caso) disminuye su capacidad de deformarse instantáneamente ante la aplicación de una tensión, retardando la deformación en la compresión y la recuperación en la descompresión. De esta manera, a la entrada del canal de lubricación, el espesor disminuye respecto al caso elástico y luego, hacia la desembocadura del canal, el material retorna más lentamente a su estado original, dando como resultado canales más planos y estrechos a medida de que aumenta ND. Por ello, el efecto benéfico que confiere la baja rigidez de un material elástico (ND=0,00) sobre el espesor del lubricante (espesor mínimo: H_min=0,90 μm), puede revertirse si el material utilizado responde al modelo viscoelástico de Voigt. Por ejemplo, para ND = 0,04 el espesor mínimo de la película lubricante es de 0,15 μm, valor inferior a la suma de las rugosidades superficiales de los materiales, para lo cual no puede asegurarse una lubricación de película de fluido completa.

COMPARACIONES ENTRE MODELO DE DEFORMACIÓN ELÁSTICO (ND=0,00) CON MODELO VISCOELÁSTICO, PARA MATERIAL CON E1→∞ Y E2=500 MPa

La Figura 6 muestra la evolución del canal de lubricación conforme aumenta el parámetro ND. El rango de variación de ND para este caso ha sido menor que para el material con E₂=20,0 MPa ya ante espesores del canal de lubricación mucho más pequeños que los reportados en la sección anterior, la convergencia del programa se compromete.

La tendencia en los canales de la Figura 6 muestra que para un material viscoelástico de Voigt con un módulo de Young E₂=500 MPa, los canales presentan modificaciones que elevan la posibilidad de contacto sólido-sólido ante aumentos de ND respecto de su equivalente elástico (ND=0,00), generando por ejemplo canales con espesores del orden de los 0,06 μm para ND=0,02. Evidentemente, la hipótesis de lubricación por película completa que da sustento al modelo, no puede asegurarse para este caso al arrojar valores de canal que se acercan al tamaño de las asperezas del metal. Este resultado indicaría que un material viscoelástico cuyo comportamiento se asemeje a un modelo de Voigt de elevada rigidez con una viscosidad elevada, no podría generar condiciones de lubricación de película completa de fluido, favoreciendo el fenómeno de abrasión. Este podría ser el caso del PUAPEM, para el cual es necesario encontrar alternativas de diseño o su reemplazo por nuevos materiales que alejen la posibilidad de un desgaste abrasivo. En este sentido, basado en estudios anteriores (Di Paolo & Berli, 2006; Berli et al. 2009), se estudian las alternativas de los siguientes incisos.

SÓLIDO ESTÁNDAR LINEAL (SEL) DE BAJA RIGIDEZ. MATERIAL CON E_eq=20,0 MPa

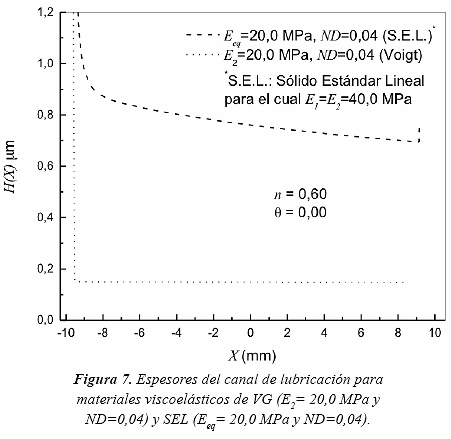

Para el sólido estándar lineal, la diferencia con el modelo VG radica en que el resorte en serie con el elemento de Voigt (Figura 2) aportará una deformación elástica que depende solo del valor puntual de la presión y no de su gradiente. Por este motivo, si E₁ tiene un módulo elástico bajo, su deformación a la entrada y salida del canal atenuará los efectos de la viscosidad del material respecto a los resultados obtenidos con el modelo de VG. Esto puede observarse en la Figura 7, en la cual se comparan los canales de lubricación de dos materiales viscoelásticos con ND=0,04 que responden a un modelo VG con E₂= 20,0 MPa y un modelo SEL con E_eq=20,0 MPa (para este último, E₁=E₂=40,0 MPa). Puede notarse una marcada diferencia entre los valores de los canales obtenidos para el modelo VG y para el modelo SEL. Mientras que para el primero hemos visto que el canal de lubricación adquiere espesores menores a la suma de las rugosidades, el segundo (modelo SEL) muestra un espesor mayor a 0,69 μm, sugiriendo que para los valores de los parámetros seleccionados, el modelo SEL puede favorecer un régimen de lubricación de película completa.

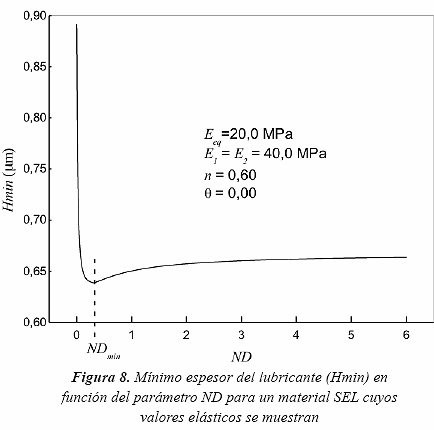

Al observar los valores de mínimo espesor del lubricante (Hmin) en función del parámetro ND en la Figura 8, puede notarse que el valor más pequeño de Hmin es mayor a 0,64 μm (para ND mayores, el canal tiende al Hmin correspondiente a un material elástico con E=40,0 MPa. Berli, 2010), indicando que independientemente de su viscosidad, si bien los resultados de este modelo dependerán de la elección de los E₁ y E₂ (Berli, 2010), se presentan alternativas de este tipo de materiales que pueden lograr un régimen de lubricación de película completa. Existen ciertos hidrogeles en actual estudio cuyo comportamiento podría ajustarse a estas predicciones, constituyéndose como materiales promisorios para reemplazar al PUAPEM.

MATERIALES POROSOS. CASOS DE SEL CON E_eq=20,0 MPa Y VG CON E₂=500 MPa

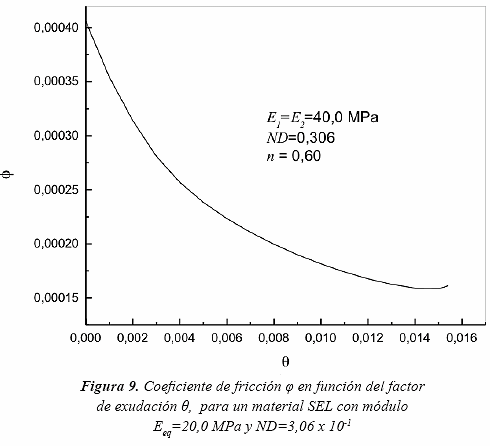

La Figura 9 muestra la evolución del coeficiente de fricción conforme el factor de exudación crece para el material viscoelástico SEL del inciso anterior, con un valor de ND=3,06 x 10-1 (NDmin en la Figura 8). El coeficiente de fricción hidrodinámico (φ) disminuye con el aumento de θ hasta un valor θ_min mas allá del cual φ comienza a crecer. Estas tendencias indicarían que la capacidad de exudación de este material genera beneficios solamente en un rango acotado de θ.

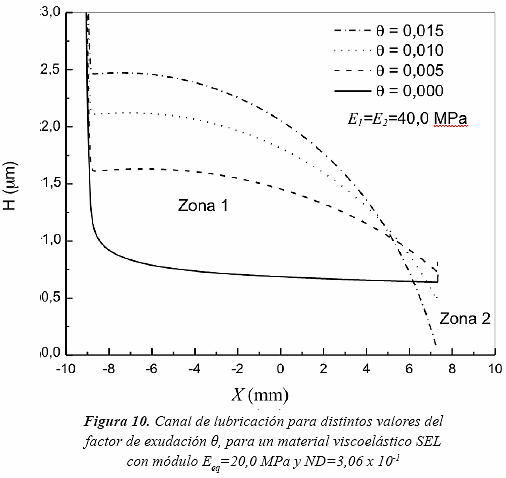

En la zona 0 < θ < θ_min, el coeficiente de fricción disminuye debido principalmente a que el espesor lubricante debe crecer en la mayor parte de la extensión del canal para alojar el caudal adicional de fluido, como muestra la Figura 10. Por ejemplo, para un valor θ=0,005, el canal de lubricación experimenta un crecimiento en toda la zona de lubricación, con una elevación en el centro del contacto de un 70 % respecto del canal obtenido para θ=0,00 y con una reducción del coeficiente de fricción del 40%. No obstante, para un valor θ > θ_min, por ejemplo θ=0,015, el canal experimenta un aumento del 100 % promediado en el 90 % de su extensión (zona 1), pero se reduce en más de un 80% en el otro 10% de dicha extensión (zona 2), pudiendo el estrechamiento del canal en esta última zona ser la causa de que el coeficiente de fricción comience a crecer.

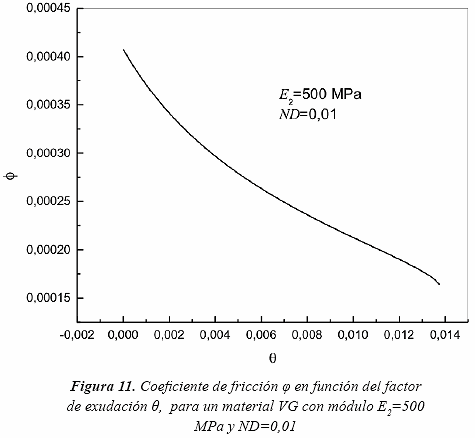

Por otro lado, la Figura 11 muestra la evolución del coeficiente de fricción conforme crece el parámetro de exudación θ para un material VG de módulo E₂=500 MPa, con ND=0,01 (último valor para el cual el programa no experimenta problemas de convergencia). En todo el rango explorado de θ, el coeficiente de fricción disminuye aproximadamente un 60%. Como se observa en la Figura 12, esta disminución es acompañada de un crecimiento del caudal circulante respecto al material sin esta capacidad a través del aporte de líquido contenido en su estructura, observando además que el material con capacidad de exudación requiere de un menor aporte de fluido externo al contacto para lubricar a la junta (autolubricación).

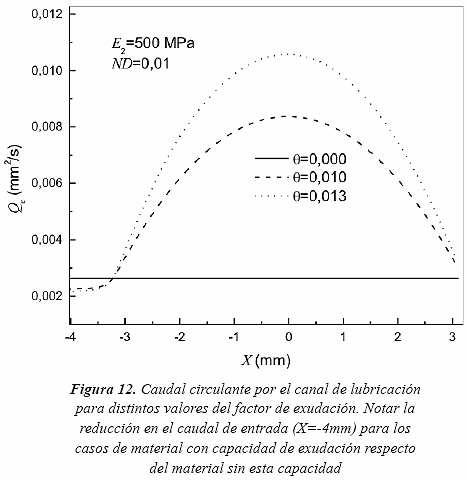

Al igual que para el caso del modelo SEL, la Figura 13 muestra que existe un crecimiento en el canal que deviene del proceso de exudación tal que el espesor lubricante puede adquirir a valores que superen la suma de las rugosidades superficiales en la mayor parte de la extensión del canal. Estos resultados indican que la inclusión de una estructura con la capacidad de exudación en el PUAPEM, podría reducir la posibilidad de contacto directo y por lo tanto de abrasión, pudiendo lograr un implante actual más eficiente con un mínimo de modificaciones.

CONCLUSIONES

En este trabajo se resolvió numéricamente un modelo de lubricación visco-elastohidrodinámico de contacto lineal aplicado a prótesis de rodilla. Las principales conclusiones extraídas de los resultados son las siguientes:

• La viscoelasticidad del material influye en forma negativa sobre los canales de lubricación. Esto se manifiesta principalmente en el caso de un material VG, para el cual ante ciertos valores del componente viscoso del modelo que lo representa, los canales se reducen hasta valores que indicarían un contacto directo.

• Para los valores en los parámetros que caracterizan al modelo SEL utilizado en este trabajo, se concluye que un material que responda a este modelo (con posible aplicación a ciertos hidrogeles) puede mantener un film lubricante superior a la suma de las rugosidades, independientemente del valor de su viscosidad.

• Un polímero viscoelástico como el PUAPEM actual, podría mejorar la lubricación de la junta mediante la inclusión de cierta capacidad de exudación en su estructura. Esta capacidad influiría sobre los canales elevando su espesor a valores que podrían evitar el contacto. Para el modelo SEL, los resultados indican que estas afirmaciones deberían restringirse a un rango acotado del parámetro de exudación.

Estos resultados pueden ser útiles como herramienta predictiva para dirigir el diseño de posibles modificaciones en el material del componente tibial actual o de nuevos materiales en desarrollo.

REFERENCIAS

1. Berli, M. E., Campana, D. M., Ubal, S., Di Paolo J. (2009). Lubrication model of a knee prosthesis, with non Newtonian fluid and porous rough material. Latin American Applied Research, 39 (2): p.105 -111.        [ Links ]

2. Berli, M. E. (2010). Estudio Numérico de un modelo visco-elastohidrodinámico aplicado a prótesis de rodilla. Tesis de Maestría. Facultad de Ing. Química, Universidad Nacional del Litoral. Arg.

3. Brandi, C. & Tarum, G. (2009). Knee implants – Review of models and biomechanics. Materials and Design. Elsevier, 30 (2): p.398 – 413.

4. Christensen, R. M. (1999). Theory of viscoelasticity. An introduction. Academic Press, Inc.

5. Comín, M. (1999). ¿Cómo aumentar la vida media de las prótesis de rodilla? Implantes. Instituto de Biomecánica de Valencia, 2: p.35 – 45.

6. Corvalán, C. M., Di Paolo, J., Saita, F. A. (1999). Elastohydrodynamic of porous substrates. Application to synovial joint analysis. Computer Methods in Biomechanics and Biomedical Engineering. Taylor & Francis, 2: p.309 – 320.

7. Di Paolo, J. & Berli, M. (2006). Numerical analysis of the effects of material parameters on the lubrication mechanism for knee prosthesis. Computer methods in Biomechanics and Biomedical Engineering. Taylor & Francis, 9 (2): p.79 – 89.

8. Dowson, D. & Jin, Z. M. (1992). Microelastohydro-dinamic lubrication of low-elastic-modulus solid on rigid substrates. Journal of Physics. D: Appl. Phisiology, 25: p.A116 - A123.

9. Dowson, D. (1990). Bio-Tribology of natural and replacement synovial joints. Mow V. C., Ratckiffe A. and Woo S. L. Y. Biomechanics of Diarthrodial Joints. Vol. II. Chapter 29: p.305 – 345.

10. Flannerya, M., Jonesb. E., Birkinshawa, C. (2008). Analysis of wear and friction of total knee replacements part II: Friction and lubrication as a function of wear. Wear. Elsevier, 265 (7): p.1009 -1016.

11. Halavácek, M. (1993). The role of synovial fluid filtration by cartilage in lubrication of synovial joints- I Mixture model of synovial fluid, Journal Biomechanics, 26, Nº 10, 1145-1150.

12. Kurtz, S. M., Muratoglu, O. K., Evans, M., Edidin A. A. (1999). Advances in the processing, sterilization and crosslinking of ultra-high molecular weight polyethylene for total join arthroplasty. Biomaterials. Elsevier, 20 (18): p.1659 -1688.

13. Pappas, M. J., Makris, G., Buechel, F. F. (1987). Evaluation of contact stress in metal-plastic total knee replacement. Biomaterials and Clinical Applications. Advances in Biomat. Elsevier, 7: p.259 – 264.

14. Scholes, S. C., Unsworth, A., Jones, E. (2007). Polyurethane unicondylar knee prostheses: simulator wear tests and lubrication studies. Physics in Medicine and Biology. Institute of Physics Publishing, 52 (1): p.197 – 212.

15. Stammen, J. A., Williams, S., Ku, D. N., Guldberg, R. E. (2001). Mechanical properties of a novel PVA hydrogel in shear and unconfined compression. Biomaterials. Elsevier. 22: p.799 – 806.

16. Wang, S. H. & Zhang, H. H. (1987). Combined effects of thermal and non-Newtonian character of lubricant on pressure, film profile, temperature rise, and shear stress in E.H.L., Journal of Tribology, Nº 109, 666-670.

17. Zhao, D., Sakoda, H., Sawyer, W. G., Banks, S. A., Fregly, B. J. (2008). Predicting knee replacement damage in a simulator machine using a computational model with a consistent wear factor. Journal of Biomechanical Engineering. ASME, 130 (1): p.1 -10.
